¶ Elemento Modelo 3D en el Módulo de Paneles
El módulo de paneles de Dragsa ofrece un elemento de tipo modelo 3D que permite al usuario incorporar visualizaciones tridimensionales en forma de cajas dentro de un panel. Este recurso es ideal para la creación de tutoriales interactivos sobre el sistema y para brindar una vista inmersiva de su funcionamiento.
Este elemento es altamente personalizable, ya que permite ajustar el formato y comportamiento del modelo 3D según diversas condiciones o parámetros definidos por el usuario, adaptándose así a necesidades específicas de monitoreo y visualización. Gracias a esta flexibilidad, el usuario puede acceder rápidamente a datos críticos y responder de forma ágil a cambios en tiempo real.
¶ ¿Cómo añadir un elemento tipo Modelo 3D?

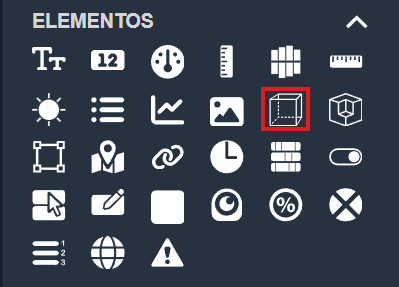

Al ingresar al modo de edición de un panel en Dragsa, el usuario puede agregar un elemento tipo Modelo 3D desde la sección de elementos del editor de paneles.
Para incluir el elemento Modelo 3D, el usuario simplemente debe hacer clic en el elemento y arrastrarlo hasta el lugar deseado en el panel. Mientras arrastra, se muestra un rectángulo punteado que guía al usuario, indicando la ubicación de inserción en el panel.
¶ Personalizar el elemento tipo Modelo 3D
Cada elemento en el módulo de paneles es personalizable mediante una ventana emergente que aparece automáticamente una vez el usuario suelta el elemento en el panel.
En el caso del elemento Modelo 3D, la ventana emergente permite ajustar diversos parámetros para adaptar la visualización del modelo a necesidades específicas.

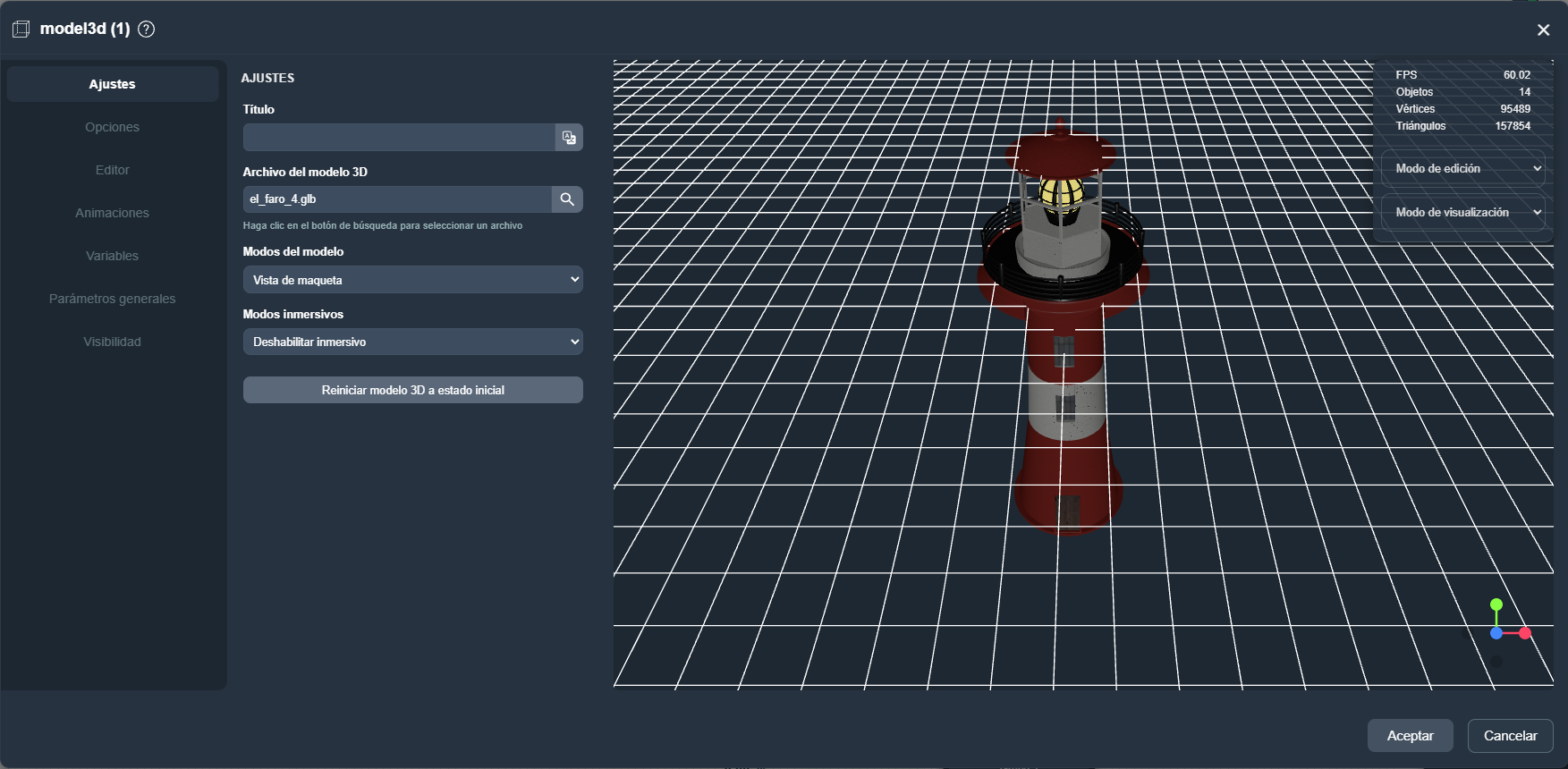

En la pestaña Ajustes del elemento de Modelo 3D, el usuario puede configurar los siguientes parámetros:
- Título: Permite definir un título que se mostrará sobre el Modelo 3D en el panel, ayudando a identificar el contenido visualizado.
- Archivo del modelo 3D: Proporciona un buscador de archivos para que el usuario seleccione el modelo 3D que desea visualizar en el panel.
- Modos del modelo: El usuario puede escoger entre dos vistas: vista de maqueta o vista inmersiva.
- Modos inmersivos: Si elige el modo inmersivo, el usuario puede configurar:
- Botonera XR: Para habilitar una interfaz de control de realidad extendida (XR).
- Modo VR (Virtual Reality): Acceso a vista de realidad virtual.
- Modo AR (Augmented Reality): Acceso a vista de realidad aumentada.
- Deshabilitar la vista inmersiva si no se requiere.
- Reinicio del modelo 3D: Permite restaurar el modelo a su estado inicial con un solo clic.
En la pestaña Opciones del elemento de Modelo 3D, el usuario puede configurar los siguientes parámetros:
- Activar controles: Permite al usuario habilitar o deshabilitar la navegación usando las teclas W, A, S y D del teclado, lo que facilita el movimiento y la exploración del modelo 3D de manera intuitiva.
- Sin iluminacion automatica: Controla la iluminación del modelo, permitiendo al usuario habilitar o deshabilitar la iluminación automática.

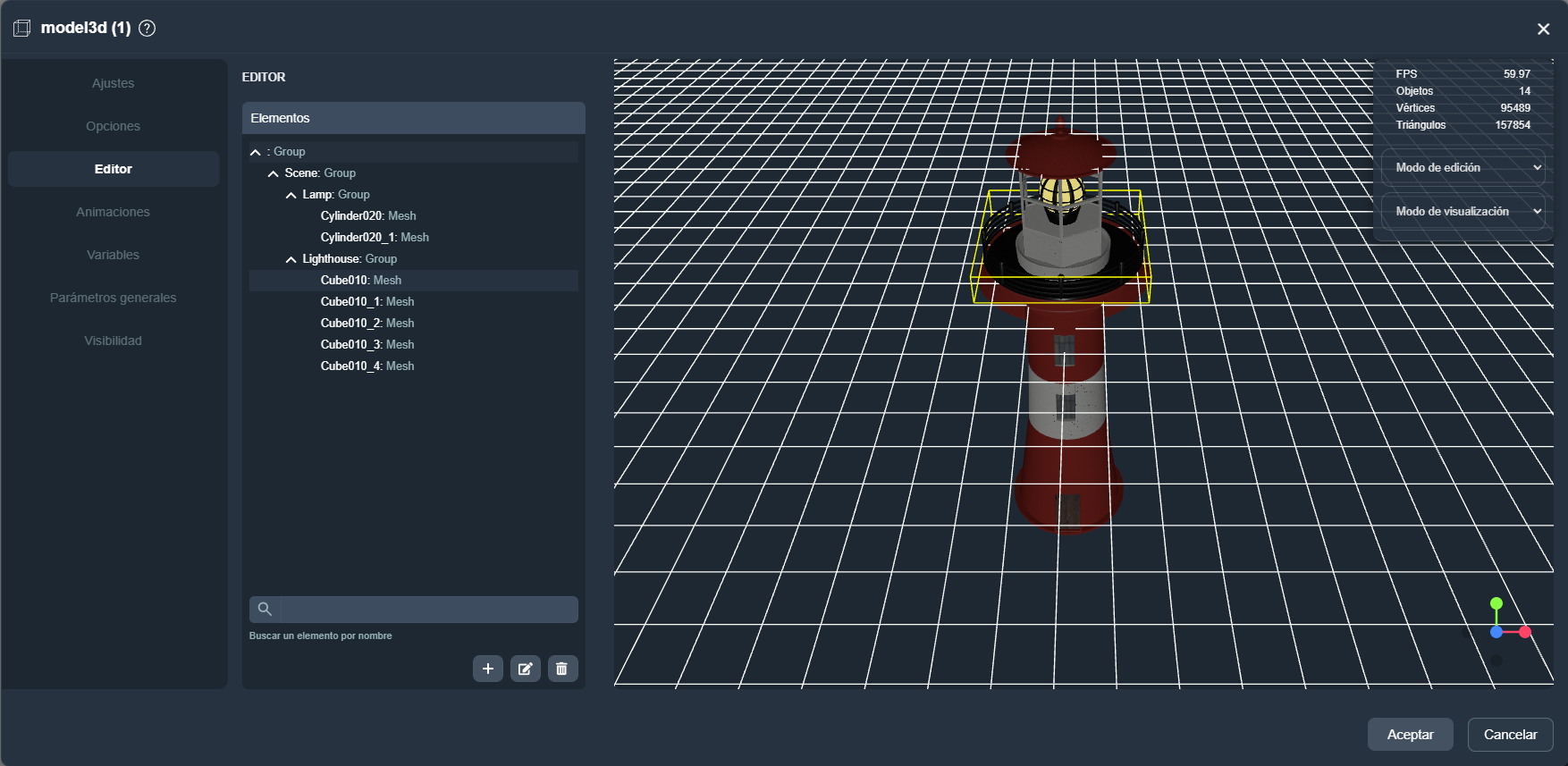

En la pestaña Editor del elemento de Modelo 3D, el usuario encontrará herramientas avanzadas para gestionar y personalizar los elementos dentro del modelo 3D. Esta sección permite añadir, editar y eliminar componentes del modelo de manera detallada, brindando un control completo sobre cada aspecto visual e interactivo.
Funciones en la pestaña Editor:
-
Listado de elementos: Visualiza todos los elementos que componen el modelo 3D, con la opción de buscar por nombre. Dispone de botones para añadir, editar o eliminar elementos específicos.
-
Personalización de un nuevo elemento o de uno existente: Al crear o modificar un elemento, aparece una ventana emergente con múltiples pestañas de configuración:
-
Ajustes: Permite asignar un título al elemento, seleccionar su tipo (e.g., caja, cápsula, círculo), definir el color y establecer si es visible u oculto en el modelo.
-
Posición (metros): Define la ubicación del elemento en el espacio 3D, con coordenadas en los ejes X, Y y Z. Cada eje puede vincularse a una variable, permitiendo que la posición cambie dinámicamente.
-
Rotación (grados): Configura la rotación inicial en los ejes X, Y y Z, con la posibilidad de vincular estos movimientos a variables específicas.
-
Escala: Permite ajustar los valores de escala inicial en los ejes X, Y y Z para personalizar el tamaño del elemento.
-
Destacar: Vincula una variable al elemento, de forma que este cambie de color o destaque visualmente en función de los valores de dicha variable.
-
Interacciones: Define acciones interactivas para el elemento. El usuario puede elegir entre interacciones por clic o por arrastre, y configurar operaciones específicas mediante un botón de añadir interacciones. Al hacerlo, se abre una ventana emergente con las opciones de configuración adicionales:
- Objeto 3D: Selección del elemento, propiedad afectada, tipo de operación (sumar, restar, fijar), valores mínimo y máximo y valor inicial.
- Variable: Selección de variable, operación (sumar, restar, fijar) y valores mínimo, máximo y valor inicial.
- Animación: Configuración del tipo de animación, propiedad de control (play, pause, play/pause), operación y valores mínimo, máximo y valor inicial.
En la pestaña Animaciones del elemento de Modelo 3D, el usuario puede configurar los siguientes parámetros:
- Opciones de animación: Permite configurar cómo se ejecutarán las animaciones: seleccionables, consecutivas, concurrentes, controladas por una variable o sin animación.
- Lista de animaciones: Facilita la edición y ordenamiento de las animaciones en cola. Al editar una animación, los parámetros configurables incluyen el título, descripción, duración, visibilidad, ajuste de vista forzada, nivel de zoom y archivo de audio asociado
En la pestaña Variables del elemento de Modelo 3D,el usuario puede añadir, editar, borrar y ordenar las variables del modelo 3D. Si el usuario selecciona Añadir una variable o Editar una ya existente, se abre una ventana emergente para configurar los siguientes parámetros:
- Título: Permite asignar un nombre a la variable.
- Variable: El usuario selecciona la variable del sistema que se añadirá al modelo.
- Formato: El usuario define si el formato es numérico, digital, de fecha/hora o un contador de tiempo. Puede configurar el número de decimales y seleccionar si se muestran las unidades o no.
- Modos del modelo: El usuario elige si se muestra el valor en formato numérico o mediante un indicador LED.
En la pestaña Parámetros generales, el usuario puede encontrar una serie de opciones para ajustar los estilos del elemento, que incluyen desde los colores hasta las opciones de sombreado.
Para obtener más información sobre la opción Parámetros generales, haz clic en el siguiente enlace:
En la pestaña Visibilidad, el usuario encuentra opciones para ajustar la visibilidad del elemento en función del valor de una variable y una condición específica.
Esta funcionalidad es muy útil para reemplazar un elemento por otro en pantalla o para ocultar el elemento de imagen cuando se cumple una condición determinada.
Para obtener más información sobre la opción Visibilidad, haz clic en el siguiente enlace:
El widget cuenta con un sistema de selección de idioma, el usuario encuentra opciones para ajustar el idioma del elemento en función de la necesidad de trabajar en un idioma u otro.
Esta funcionalidad es muy útil para adaptarse a entornos multilingües, facilitando el acceso a los datos y la interacción con el sistema en el idioma que mas convenga al usuario.
Para obtener más información sobre el selector de Idioma, haz clic en el siguiente enlace:
¶ Editor escena 3D

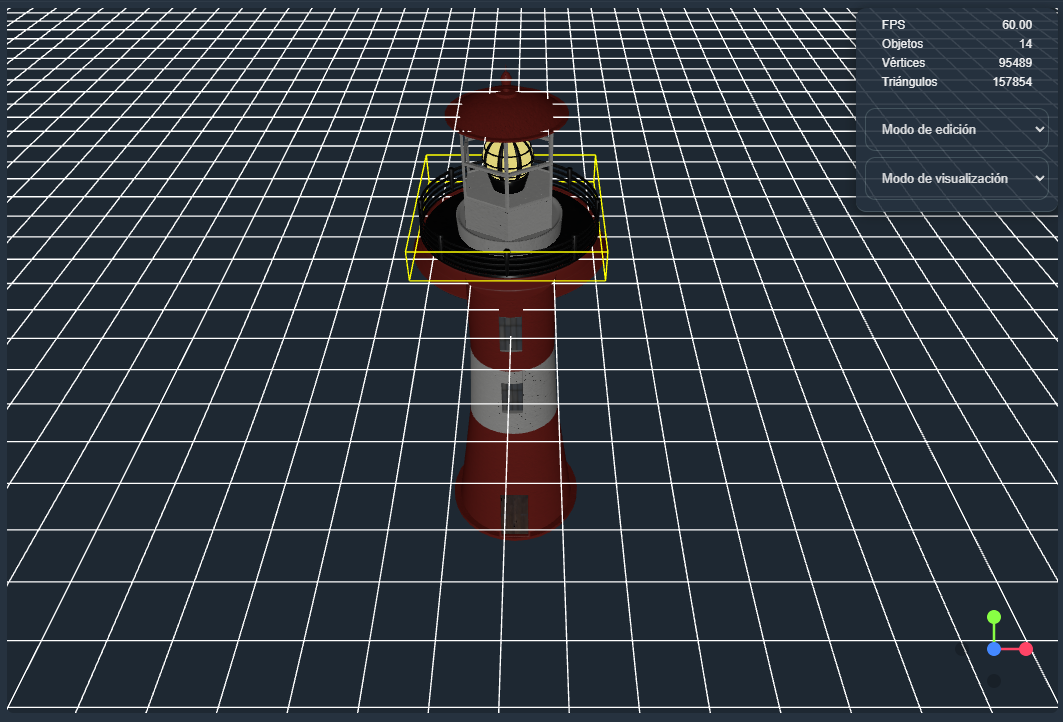

Cuando el usuario añade o edita un elemento de modelo 3D en el panel, encuentra en el lado derecho de la configuración un Editor de escena 3D. Este editor permite explorar y ajustar la vista de la escena, facilitando así la configuración precisa del modelo en tiempo real.
En el Editor de escena 3D, el usuario puede navegar dentro de la escena de las siguientes maneras:
- Moverse y rotar la cámara: Para ajustar el ángulo de visión, el usuario puede hacer clic y arrastrar el mouse.
- Ajustar el zoom: Utilizando la rueda del mouse, se puede acercar o alejar la vista del modelo.
En la esquina superior derecha del editor se encuentra un cuadro de información y opciones de visualización del modelo, donde se incluyen los siguientes datos y herramientas:
- Información de la escena:
- FPS: La velocidad de fotogramas por segundo a la que se ejecuta la escena.
- Número de objetos: Cantidad total de elementos en la escena.
- Número de vértices y triángulos: Estos detalles técnicos ayudan a conocer la complejidad del modelo en uso.
- Opciones de visualización:
- Modo de edición: En un primer desplegable, el usuario puede elegir entre las herramientas de Traslación, Rotación o Escala para modificar el modelo en la escena.
- Modo de visualización: Un segundo desplegable permite alternar entre:
- Vista por defecto
- Vista de normales
- Vista de maya
Esta combinación de herramientas facilita una interacción detallada y optimizada para configurar el elemento en el modelo 3D.
Este editor de escena 3D proporciona una representación precisa de cómo se verá el elemento cuando el panel esté en Modo runtime
