¶ Elemento de Lista de LED en el Módulo de Paneles
El módulo de paneles ofrece un elemento tipo lista de LED que permite al usuario incorporar cajas con un indicador lista de LED dentro de un panel, ideal para mostrar múltiples estados o condiciones en un formato visual compacto y fácil de interpretar.
Este elemento es completamente personalizable, permitiendo al usuario ajustar el formato de la lista de LED según una variedad de condiciones o parámetros, adaptándolo a sus necesidades específicas y facilitando la visualización rápida de datos críticos.
¶ ¿Cómo añadir un elemento tipo Lista de LED?

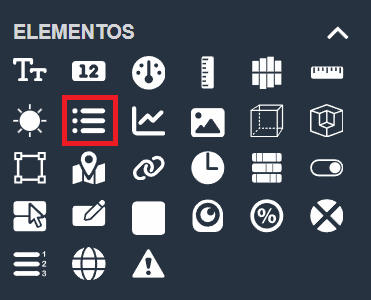

Al ingresar al modo de edición de un panel, el usuario puede encontrar el elemento tipo lista de LED en la sección de Elementos del panel de edición.
Para añadir el elemento lista de LED, el usuario solo necesita hacer clic y arrastrarlo hasta la posición deseada dentro del panel. Durante el arrastre, el sistema muestra un rectángulo con bordes punteados que guía al usuario, indicando dónde se colocará el indicador lista de LED.
¶ Personalizar el elemento tipo Lista de LED
Todos los elementos del módulo de paneles son personalizables mediante una ventana que aparece automáticamente después de soltar un elemento en el panel.
En el caso del elemento lista de LED, se despliega una ventana emergente que ofrece múltiples opciones para personalizar los campos y dar formato al contenido que se desea mostrar.
En la pestaña Ajustes del elemento de lista de LED, el usuario puede configurar los siguientes parámetros:
- Título: Define el título que se mostrará encima de la lista de LED en el panel, ayudando a identificar claramente el dato visualizado.
- Plantilla: Permite seleccionar la forma de los LED, eligiendo entre circular sin bordes o rectangular sin bordes, para adaptar el diseño al estilo del panel.
- Alineacion vertical y horizontal: Establece cómo se colocan los LED en la lista, permitiendo ajustar su disposición para una presentación más organizada y visualmente atractiva.
- Tamaño de fuente: Ofrece opciones para ajustar el tamaño del texto de la lista de LED, asegurando que el texto sea legible y se ajuste adecuadamente al diseño del panel.

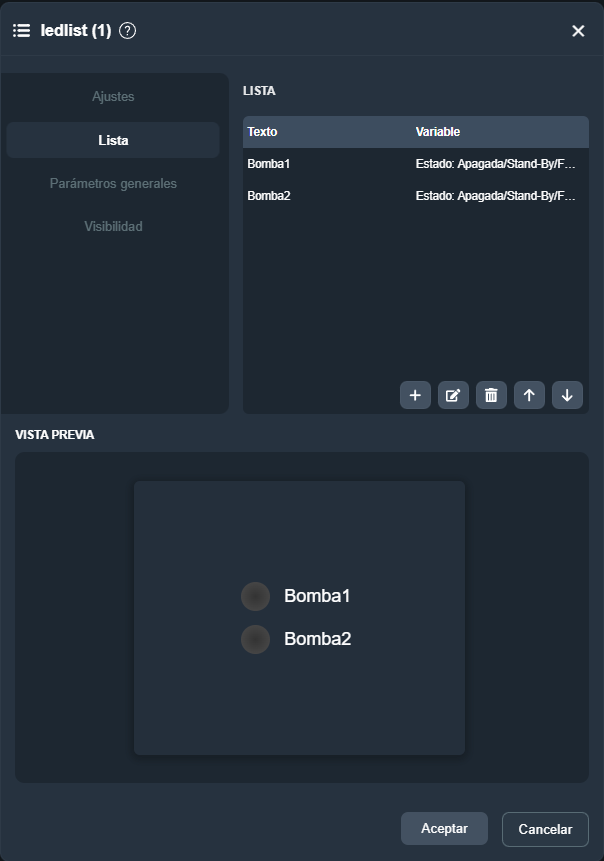

En la pestaña Lista del elemento de lista de LED, el usuario puede añadir y configurar los estados de los diferentes LED. Para hacerlo, se debe pulsar el botón . Al hacerlo, se despliega un menú de configuración donde se pueden definir los siguientes parámetros:
- Título: Proporciona un nombre para el estado del LED, ayudando a identificar cada estado en el panel.
- Variable: Asocia una variable del sistema que proporcionará los valores para el LED, determinando cómo se activarán los distintos estados.
- Colores: Relaciona colores con los valores específicos de la variable, permitiendo que el LED se ilumine en el color correspondiente según el valor recibido.
Una vez añadidos y configurados los estados, el usuario puede modificar, eliminar u ordenar cualquier estado de LED directamente desde esta pestaña. La ordenación se puede hacer arrastrando el estado del LED o utilizando las flechas, lo que ofrece flexibilidad y facilita la adaptación continua según las necesidades del panel.
En la pestaña Parámetros generales, el usuario puede encontrar una serie de opciones para ajustar los estilos del elemento, que incluyen desde los colores hasta las opciones de sombreado.
Para obtener más información sobre la opción Parámetros generales, haz clic en el siguiente enlace:
En la pestaña Visibilidad, el usuario encuentra opciones para ajustar la visibilidad del elemento en función del valor de una variable y una condición específica.
Esta funcionalidad es muy útil para reemplazar un elemento por otro en pantalla o para ocultar el elemento lista de LED cuando se cumple una condición determinada.
Para obtener más información sobre la opción Visibilidad, haz clic en el siguiente enlace:
El widget cuenta con un sistema de selección de idioma, el usuario encuentra opciones para ajustar el idioma del elemento en función de la necesidad de trabajar en un idioma u otro.
Esta funcionalidad es muy útil para adaptarse a entornos multilingües, facilitando el acceso a los datos y la interacción con el sistema en el idioma que mas convenga al usuario.
Para obtener más información sobre el selector de Idioma, haz clic en el siguiente enlace:

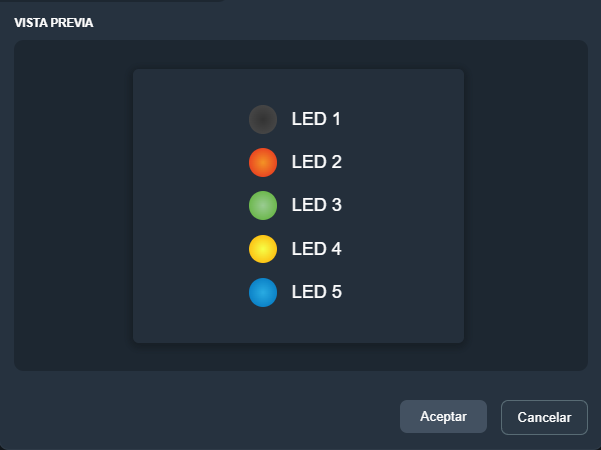

¶ Previsualización en tiempo real
Durante la creación o edición del elemento de lista de LED, el usuario puede visualizar una previsualización de cómo se renderizará el elemento en pantalla.
A medida que el usuario ajusta el formato durante la edición, tiene a su disposición una sección de Vista Previa que muestra los cambios en tiempo real.
Esta vista previa proporciona una representación precisa de cómo se verá el elemento cuando el panel esté en Modo runtime .
