¶ Elemento línea estadística en Paneles
El módulo de paneles de Dragsa ofrece un elemento de tipo línea estadística, lo que permite al usuario incorporar gráficos de línea dentro de un panel para visualizar y organizar la información de manera clara y estructurada. Este tipo de visualización es ideal para representar tendencias a lo largo del tiempo, comparaciones entre diferentes series de datos o variaciones dentro de un conjunto de datos, facilitando así un análisis más preciso y la interpretación rápida de la información.
Este elemento es altamente personalizable, lo que significa que el usuario puede ajustar tanto el formato como el contenido de las líneas estadísticas según una serie de condiciones o parámetros específicos. Entre las opciones de personalización, el usuario puede seleccionar los campos para los ejes X e Y, determinar el tipo de línea (por ejemplo, continua, discontinua o punteada), y ajustar los colores o estilos de las líneas para diferenciar visualmente las series de datos. También es posible definir el intervalo de actualización para asegurar que los datos mostrados en el gráfico se mantengan actualizados en tiempo real.
¶ ¿Cómo añadir un elemento línea estadística?

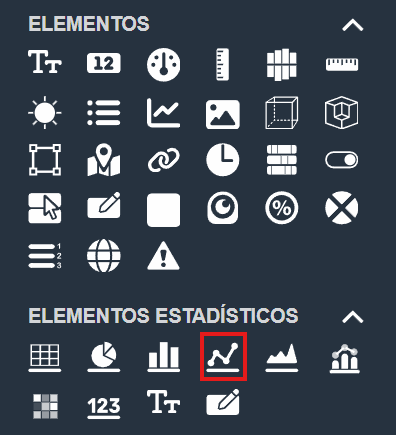

Al ingresar al modo de edición de un panel, el usuario puede encontrar el elemento línea estadística en la sección de Elementos del panel de edición.
Para añadir el elemento línea estadística, el usuario solo necesita hacer clic y arrastrarlo hasta la posición deseada dentro del panel. Durante el arrastre, el sistema muestra un rectángulo con bordes punteados que guía al usuario, indicando dónde se colocará el elemento línea estadística.
¶ Personalizar el elemento línea estadística
Todos los elementos del módulo de paneles son personalizables mediante una ventana que aparece automáticamente después de soltar un elemento en el panel.
En el caso del elemento línea estadística, se despliega una ventana emergente que ofrece múltiples opciones para personalizar los campos y dar formato al contenido que se desea mostrar.

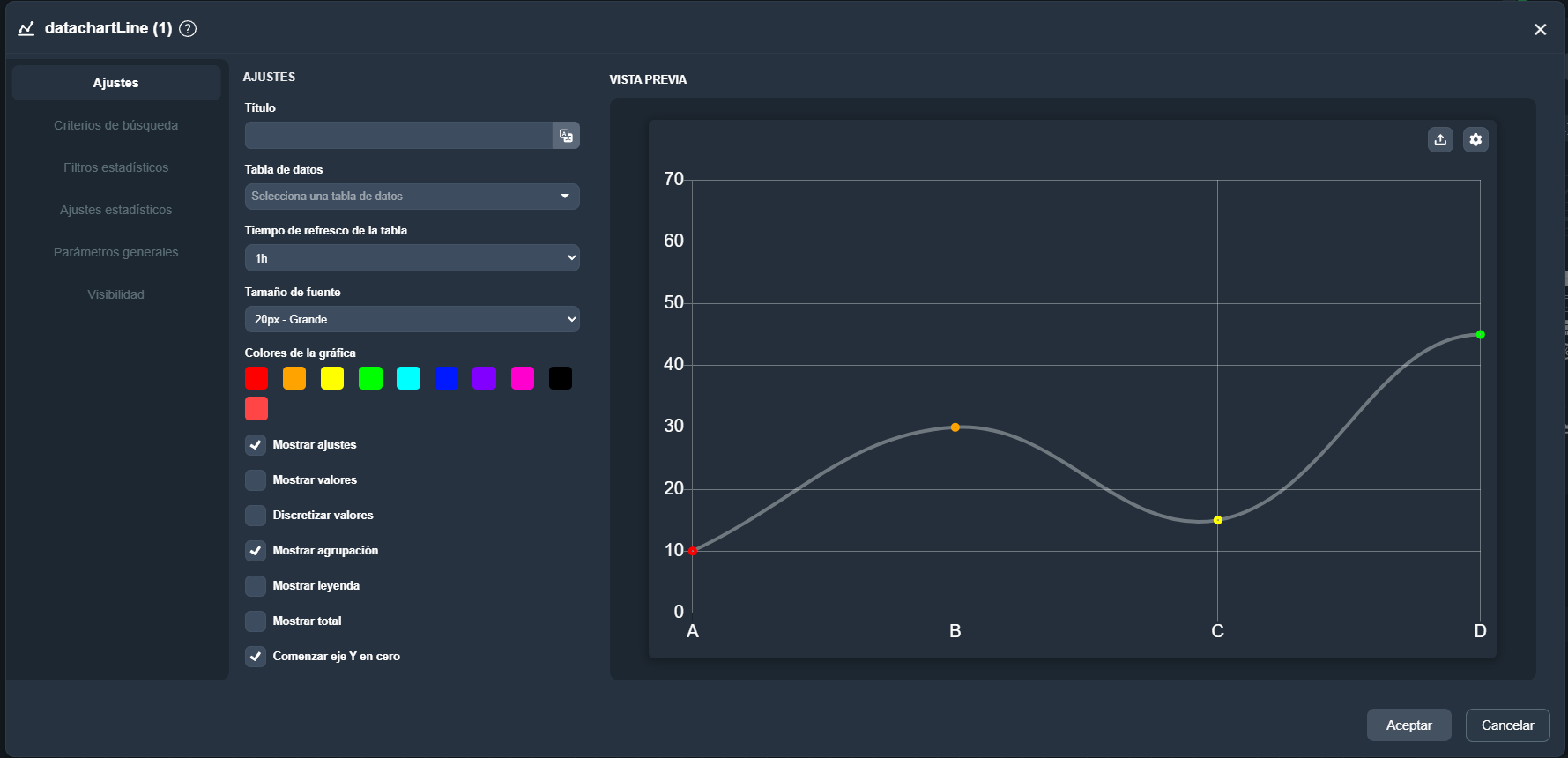

¶ Ajustes
En la pestaña Ajustes del elemento línea estadística, el usuario puede configurar los siguientes parámetros:
- Título: Define el título que se mostrará en la línea estadística, permitiendo identificar el gráfico de manera clara y comprensible.
- Tabla de datos: Selección de la tabla de datos desde la que se extraerán los valores que se representarán en la línea estadística.
- Tiempo de refresco de la tabla: Establece el intervalo de actualización para que los datos mostrados en el gráfico se mantengan actualizados en tiempo real.
- Tamaño de la fuente: Permite ajustar el tamaño de la fuente utilizada en el gráfico, mejorando la visualización de los textos según las preferencias del usuario.
- Colores de la gráfica: El usuario puede seleccionar los colores de los puntos, lo que permite personalizar la apariencia del gráfico para que se ajuste a su estilo o a las necesidades visuales del panel.
- Opción mostrar ajustes: Permite al usuario decidir si los controles y opciones de configuración serán visibles dentro del panel, ofreciendo una interfaz más limpia o detallada según su elección.
- Opción mostrar valores: Permite mostrar u ocultar los valores asociados a cada punto, facilitando la visualización de los datos o mejorando la estética del gráfico.
- Discretizar valores: Al activar esta opción, los valores se muestran de manera segmentada o discretizada en la representación visual.
- Mostrar agrupación: Permite visualizar las agrupaciones de datos.
- Mostrar leyenda: Añade una leyenda explicativa en el gráfico.
- Mostrar total: Muestra el total de valores representados.
- Comenzar eje Y en cero: Ajusta el gráfico para que el eje Y comience desde cero, proporcionando una mejor escala visual.

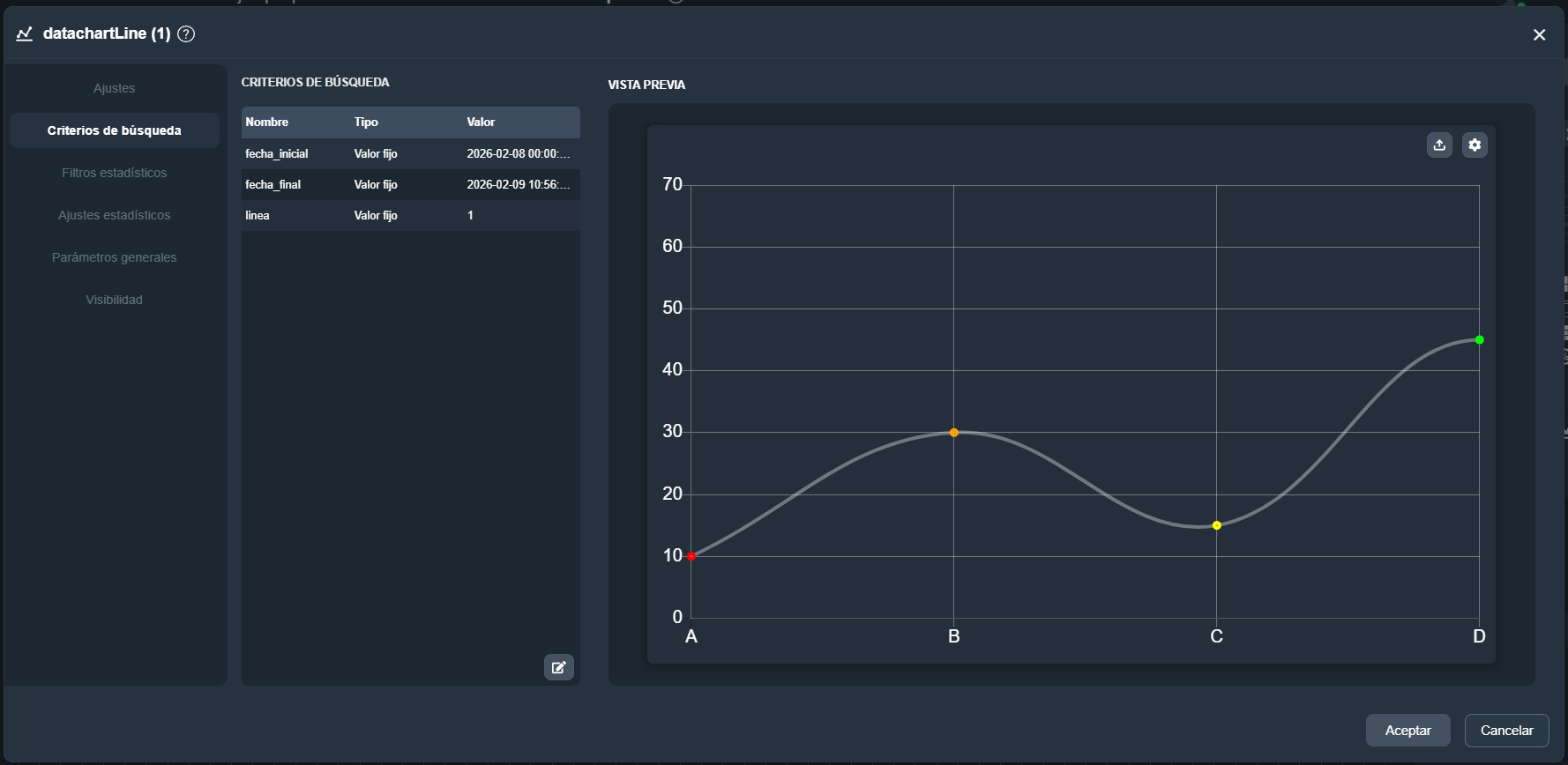

¶ Criterios de búsqueda
En la pestaña Criterios de búsqueda del elemento de línea estadística en Dragsa, el usuario puede visualizar los parámetros de filtrado aplicados a la consulta SQL que conforma la tabla de datos. Esta lista muestra cada criterio junto a su Nombre, Tipo y Valor, permitiendo conocer cómo se está filtrando la información del gráfico.

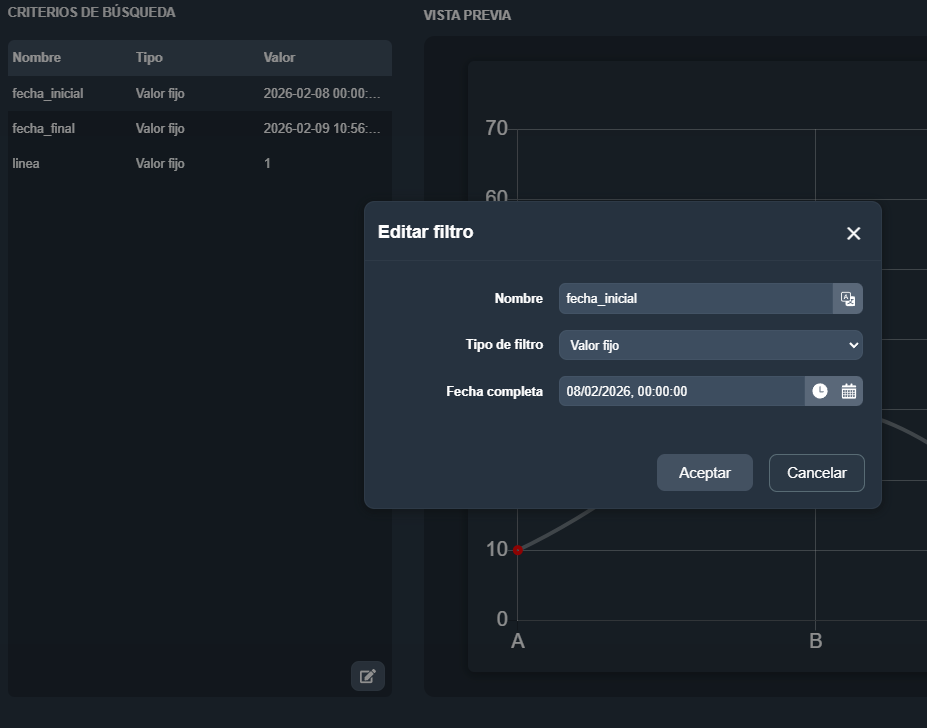

Para editar un criterio, el usuario debe seleccionarlo y pulsar el icono , lo que abre una ventana emergente con los parámetros configurables.
Para obtener más información sobre la opción Criterios de búsqueda, haz clic en el siguiente enlace:

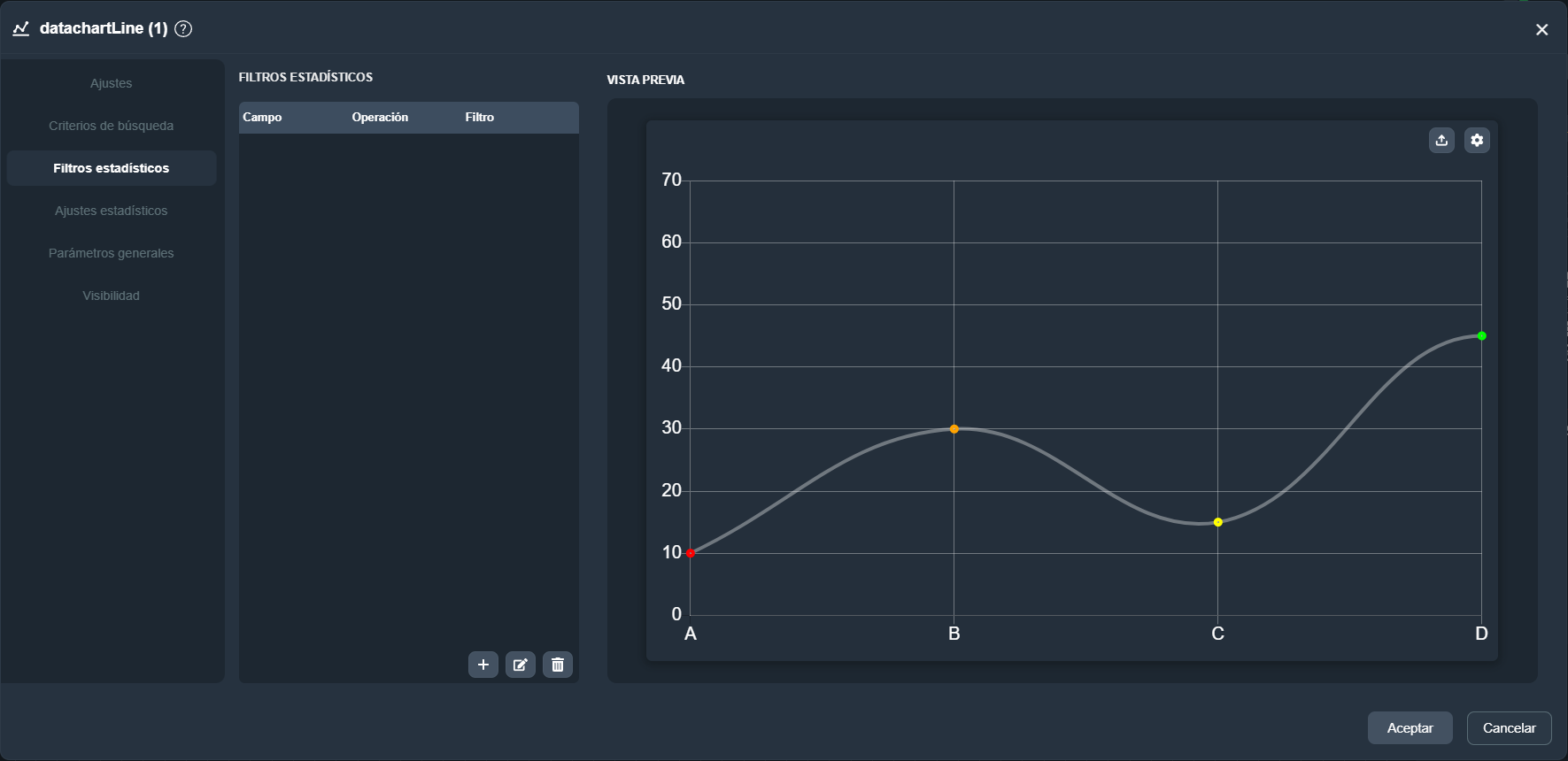

¶ Filtros estadísticos
En la pestaña Filtros estadísticos del elemento línea estadística en Dragsa, el usuario puede crear, editar o eliminar filtros que se aplicarán sobre la tabla de datos antes de generar el gráfico. La tabla muestra cada filtro con su Campo, la Operación aplicada y el Valor utilizado como referencia.

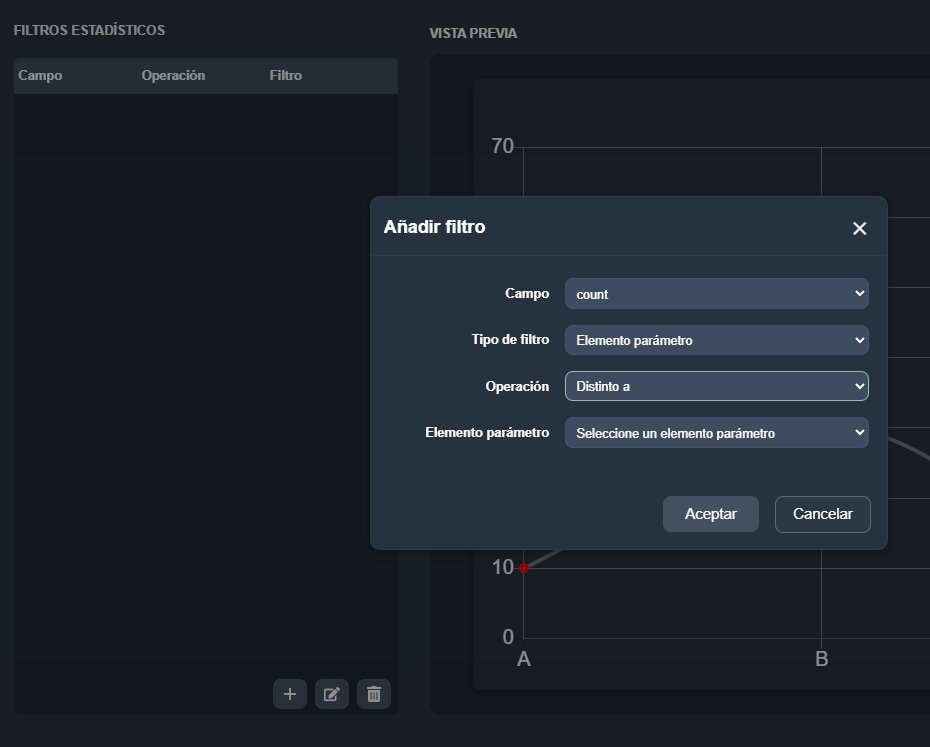

Para añadir un filtro, el usuario debe pulsar el botón +. Para editar uno existente, debe seleccionarlo y usar el icono .
En ambos casos se abrirá una ventana emergente con los parámetros disponibles para definir la condición.
- Campo: Selecciona un elemento específico de la tabla de datos sobre el cual se aplicará el filtro.
- Tipo de filtro: Define el origen del valor utilizado por el filtro. Las opciones disponibles incluyen Valor fijo, Elemento parámetro o Campo del elemento.
- Operación: Permite elegir la operación de comparación, con opciones como igual a, distinto a, mayor que o menor que.
- Elemento parámetro: Campo que aparece únicamente cuando el Tipo de filtro es Elemento parámetro y permite seleccionar qué elemento se utilizará como referencia.
- Valor: Define el valor de referencia con el cual se comparará el campo seleccionado.

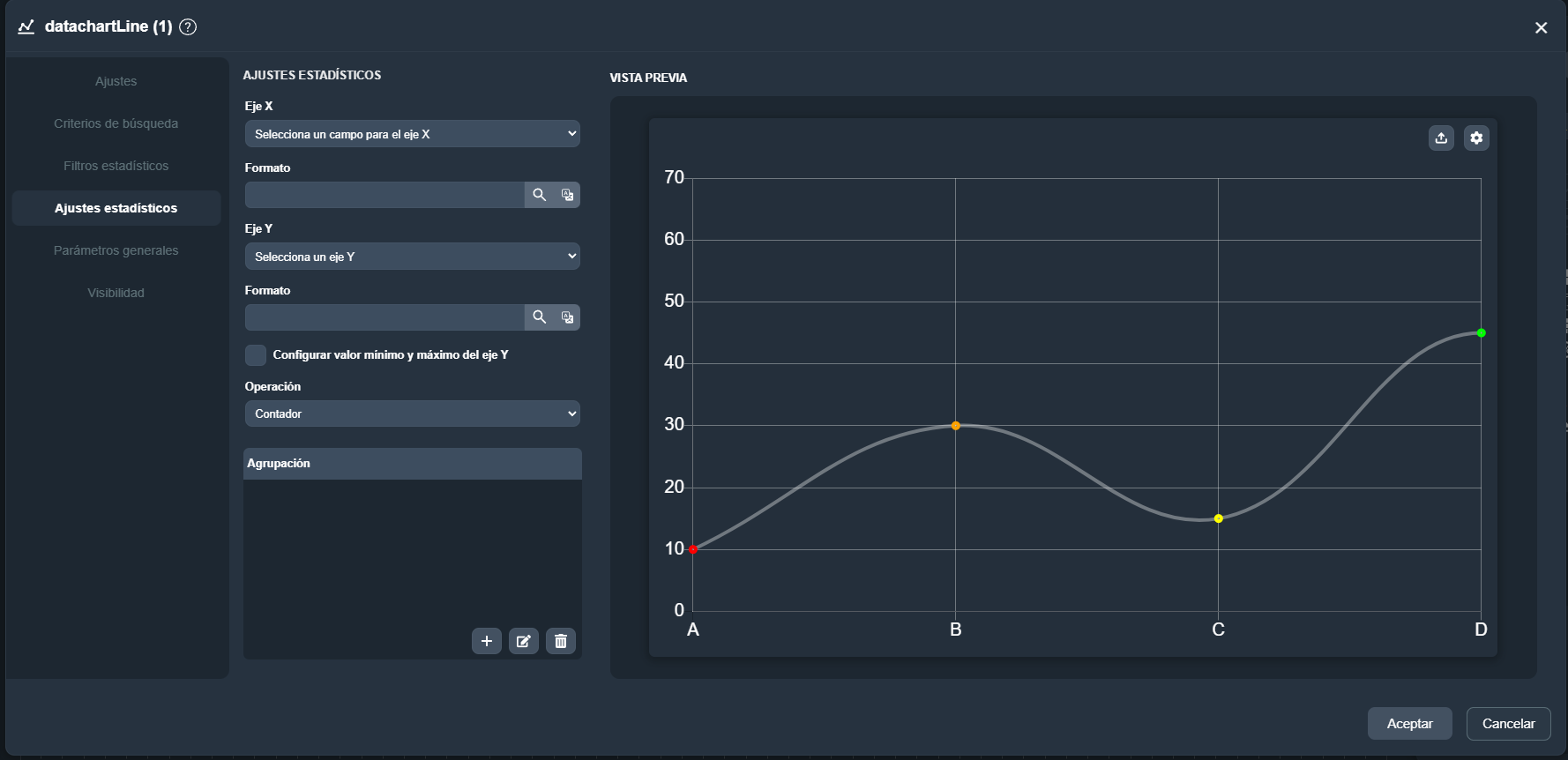

¶ Ajustes estadísticos
En la pestaña Ajustes Estadísticos del elemento de línea estadística en Dragsa, el usuario puede realizar diversas configuraciones para personalizar el gráfico. Entre las opciones disponibles, el usuario puede:
-
Seleccionar un campo para el eje X: El usuario puede elegir el campo que se utilizará para representar las categorías en el eje horizontal (eje X) del gráfico.
-
Formato del eje X: Permite definir el formato numérico del valor mostrado en el eje X, como separadores decimales o cantidad de decimales.
-
Seleccionar un campo para el eje Y: El usuario puede elegir el campo que se utilizará para representar los valores en el eje vertical (eje Y) del gráfico.
-
Formato del eje Y: Permite configurar el formato con el que se mostrarán los valores del eje Y.
-
Configurar valor mínimo y máximo del eje Y: Al activar este ajuste, se habilitan dos nuevos parámetros:
- Valor mínimo: Define el límite inferior del eje Y.
- Valor máximo: Define el límite superior del eje Y.
-
Seleccionar la operación: El usuario puede elegir la operación estadística que se aplicará sobre los datos del campo seleccionado. Las opciones disponibles son máximo, mínimo, contador, suma o media aritmética.
-
Añadir campos para agrupaciones: El usuario también tiene la opción de añadir campos adicionales para agrupar los datos dentro del gráfico de línea, permitiendo un análisis más detallado de las distintas categorías o segmentos de los datos.

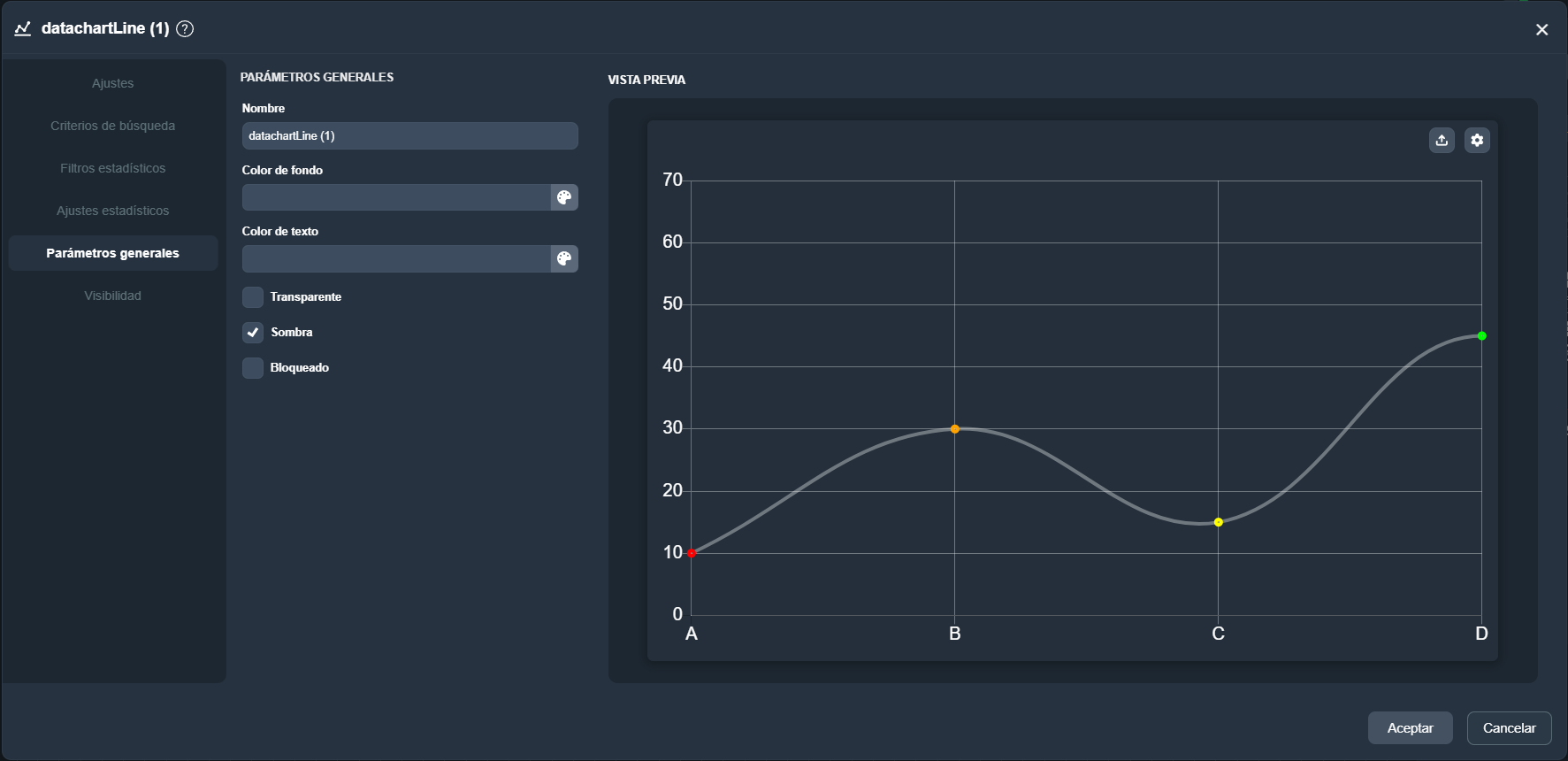

¶ Parámetros generales
En la pestaña Parámetros generales, el usuario puede encontrar una serie de opciones para ajustar los estilos del elemento, que incluyen desde los colores hasta las opciones de sombreado y bloqueado.
Para obtener más información sobre la opción Parámetros generales, haz clic en el siguiente enlace:

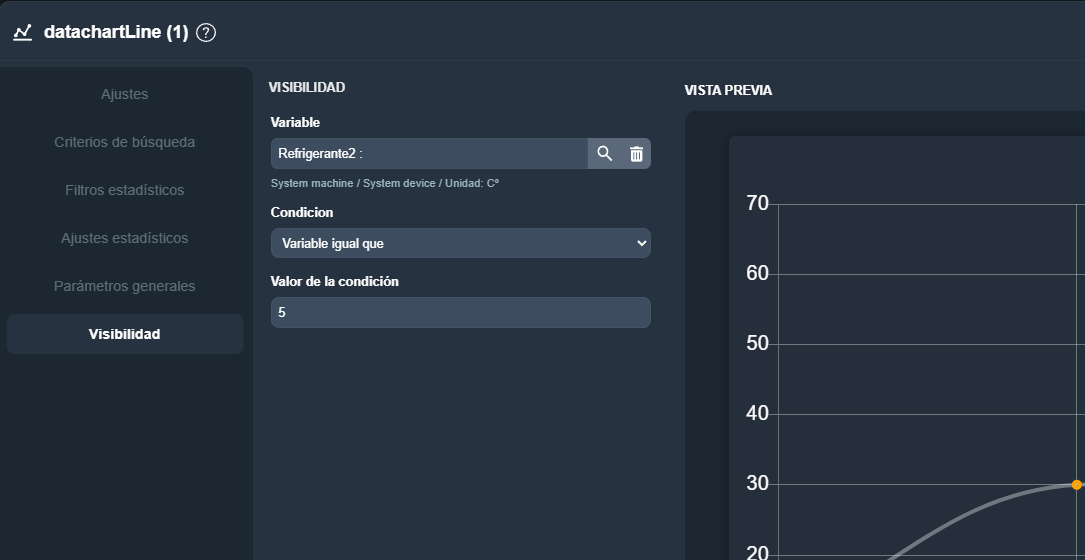

¶ Visibilidad
En la pestaña Visibilidad, el usuario encuentra opciones para ajustar la visibilidad del elemento en función del valor de una variable y una condición específica.
Esta funcionalidad es muy útil para reemplazar un elemento por otro en pantalla o para ocultar el elemento cámara cuando se cumple una condición determinada.
Para obtener más información sobre la opción Visibilidad, haz clic en el siguiente enlace:
El widget cuenta con un sistema de selección de idioma, el usuario encuentra opciones para ajustar el idioma del elemento en función de la necesidad de trabajar en un idioma u otro.
Esta funcionalidad es muy útil para adaptarse a entornos multilingües, facilitando el acceso a los datos y la interacción con el sistema en el idioma que mas convenga al usuario.
Para obtener más información sobre el selector de Idioma, haz clic en el siguiente enlace:
¶ Previsualización en tiempo real
Durante la creación o edición del elemento línea estadística, el usuario puede visualizar una previsualización de cómo se renderizará el elemento en pantalla.
A medida que el usuario ajusta el formato durante la edición, tiene a su disposición una sección de Vista Previa que muestra los cambios en tiempo real.
Esta vista previa proporciona una representación precisa de cómo se verá el elemento cuando el panel esté en Modo runtime .
