¶ Elemento de indicador multibarra en el Módulo de Paneles
El módulo de paneles ofrece un elemento tipo indicador multibarra que permite al usuario incorporar cajas con un indicador multibarra dentro de un panel, ideal para visualizar y comparar múltiples variables o métricas en un solo lugar, facilitando la interpretación de datos complejos de manera eficiente.
Este elemento es completamente personalizable, permitiendo al usuario ajustar el formato del indicador multibarra según una variedad de condiciones o parámetros, adaptándolo a sus necesidades y preferencias específicas. Esto incluye la capacidad de configurar el diseño, la escala y la visualización de cada barra individual dentro del indicador, ofreciendo una representación clara y organizada de los datos seleccionados.
¶ ¿Cómo añadir un elemento tipo indicador multibarra?

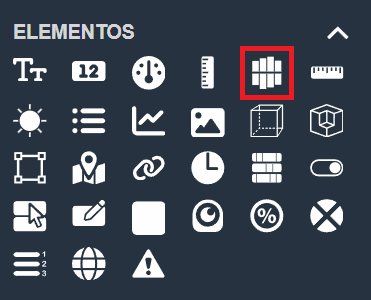

Al ingresar al modo de edición de un panel, el usuario puede encontrar el elemento tipo indicador multibarra en la sección de Elementos del panel de edición.
Para añadir el elemento indicador multibarra, el usuario solo necesita hacer clic y arrastrarlo hasta la posición deseada dentro del panel. Durante el arrastre, el sistema muestra un rectángulo con bordes punteados que guía al usuario, indicando dónde se colocará el indicador multibarra.
¶ Personalizar el elemento tipo indicador multibarra
Todos los elementos del módulo de paneles son personalizables mediante una ventana que aparece automáticamente después de soltar un elemento en el panel.
En el caso del elemento indicador multibarra, se despliega una ventana emergente que ofrece múltiples opciones para personalizar los campos y dar formato al contenido que se desea mostrar.

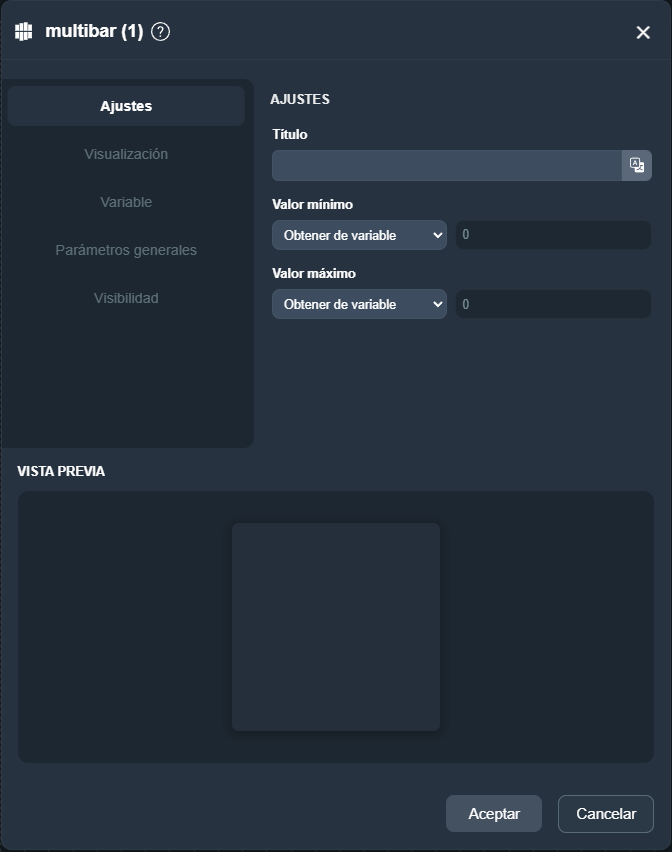

En la pestaña Ajustes del elemento de indicador multibarra, se encuentran los siguientes campos de configuración:
- Título: Permite definir el título del contenido a mostrar. La caja de texto que se renderizará en el panel incluirá un título que se ubicará justo encima del indicador multibarra.
- Valor minimo: El usuario puede elegir si tomar el valor mínimo de la variable o introducir un valor personalizado. Si se elige la opción personalizada, se habilitará un cuadro de texto para ingresar el valor deseado.
- Valor maximo: Similar al valor mínimo, el usuario puede optar por tomar el valor máximo de la variable o establecer un valor personalizado. Si se selecciona la opción personalizada, se habilitará un cuadro de texto para introducir el valor correspondiente.

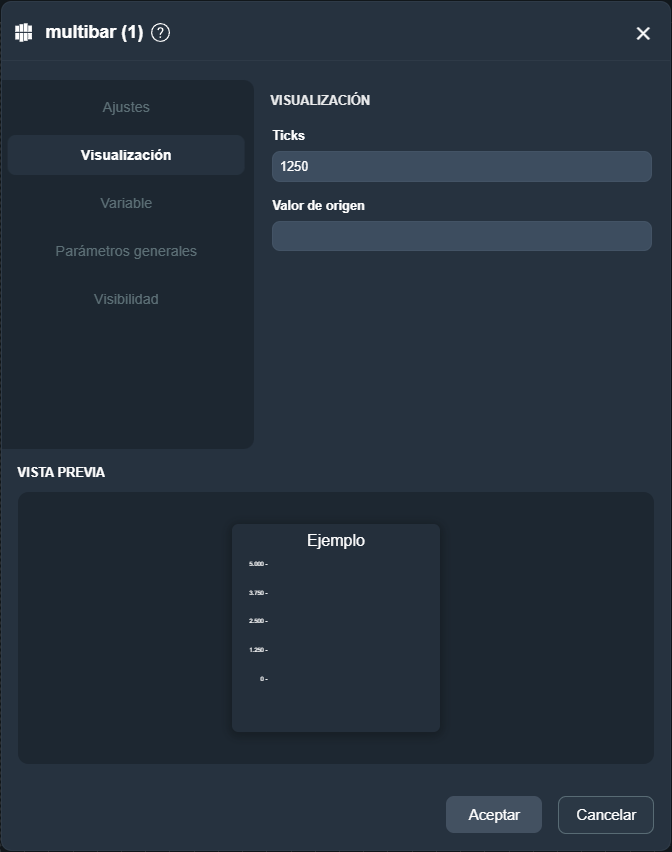

En la pestaña Visualización del elemento de indicador multibarra, se encuentran los siguientes campos de configuración:
- Ticks: Define los marcadores o divisiones en la multibarra, lo que permite visualizar de manera más detallada las diferentes escalas o puntos de referencia dentro del rango del indicador. Estos ticks ayudan a interpretar con mayor precisión los valores representados en la barra.
- Valor de origen: Establece el valor base a partir del cual se medirá el progreso o el estado en el indicador de multibarra, permitiendo al usuario definir el punto de partida del indicador. Esto es útil para establecer un umbral o punto de referencia específico que sea relevante para el análisis de los datos visualizados.

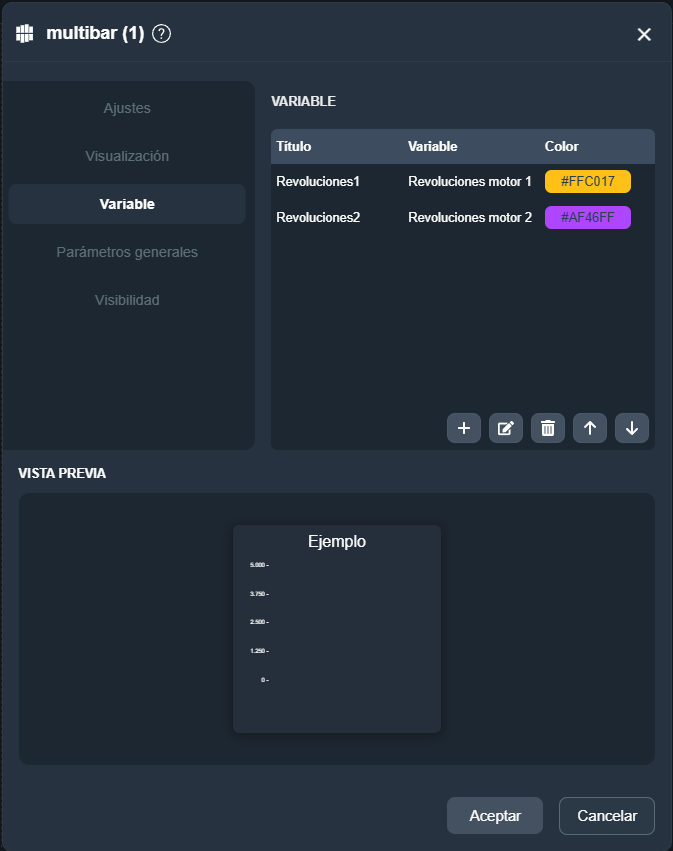

En la pestaña Variable del elemento de indicador multibarra, el usuario tiene la capacidad de añadir variables al indicador. Para añadir una variable, se debe pulsar el botón . Al hacerlo, se despliega un menú de propiedades donde se pueden configurar los siguientes parámetros:
- Título: Nombre de la variable que se mostrará en el indicador multibarra. Este título ayuda a identificar claramente la variable dentro del panel.
- Variable: Buscador para seleccionar la variable específica del sistema que se desea visualizar en el indicador. El usuario puede buscar y seleccionar la variable de interés.
- Formato: Permite al usuario seleccionar el tipo de formato para la visualización de la variable en el indicador multibarra. Las opciones incluyen formato numérico, digital, fecha/hora o contador de tiempo. Además, se puede definir el número de decimales a mostrar y decidir si se desean mostrar las unidades asociadas a la variable.
- Color: Permite al usuario seleccionar un color que representará visualmente el rango de la variable en el indicador. Este color ayuda a diferenciar entre múltiples variables y facilita la interpretación visual de los datos.
Una vez configuradas las variables, el usuario puede modificarlas o eliminarlas desde la misma pestaña, asegurando que el indicador multibarra refleje con precisión los datos y parámetros relevantes.
En la pestaña Parámetros generales, el usuario puede encontrar una serie de opciones para ajustar los estilos del elemento, que incluyen desde los colores hasta las opciones de sombreado.
Para obtener más información sobre la opción Parámetros generales, haz clic en el siguiente enlace:
En la pestaña Visibilidad, el usuario encuentra opciones para ajustar la visibilidad del elemento en función del valor de una variable y una condición específica.
Esta funcionalidad es muy útil para reemplazar un elemento por otro en pantalla o para ocultar el elemento indicador multibarra cuando se cumple una condición determinada.
Para obtener más información sobre la opción Visibilidad, haz clic en el siguiente enlace:
El widget cuenta con un sistema de selección de idioma, el usuario encuentra opciones para ajustar el idioma del elemento en función de la necesidad de trabajar en un idioma u otro.
Esta funcionalidad es muy útil para adaptarse a entornos multilingües, facilitando el acceso a los datos y la interacción con el sistema en el idioma que mas convenga al usuario.
Para obtener más información sobre el selector de Idioma, haz clic en el siguiente enlace:

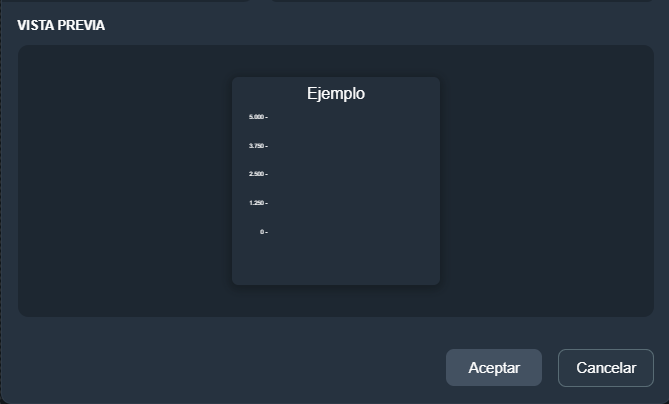

¶ Previsualización en tiempo real
Durante la creación o edición del elemento de indicador multibarra, el usuario puede visualizar una previsualización de cómo se renderizará el elemento en pantalla.
A medida que el usuario ajusta el formato durante la edición, tiene a su disposición una sección de Vista Previa que muestra los cambios en tiempo real.
Esta vista previa proporciona una representación precisa de cómo se verá el elemento cuando el panel esté en Modo runtime .
