¶ Elemento gráfica mixta en Paneles
El módulo de paneles de Dragsa permite incorporar gráficos de gráfica mixta dentro de un panel. Este componente permite representar varias series simultáneamente, pudiendo cada una mostrarse como línea, barra o área, lo que facilita la comparación visual y el análisis conjunto de la información.
Además, este elemento cuenta con diversas opciones de personalización que permiten adaptar su aspecto, comportamiento y contenido a las necesidades de cada panel, haciendo posible ajustar tanto los datos representados como la forma en la que se muestran en pantalla.
¶ ¿Cómo añadir un elemento gráfica mixta?

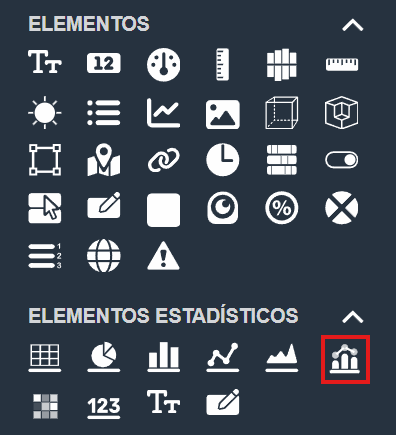

Al ingresar al modo de edición de un panel, el usuario puede encontrar el elemento gráfica mixta en la sección de Elementos estadísticos del panel de edición.
Para añadir el elemento gráfica mixta, el usuario solo necesita hacer clic y arrastrarlo hasta la posición deseada dentro del panel. Durante el arrastre, el sistema muestra un rectángulo con bordes punteados que guía al usuario, indicando dónde se colocará el elemento gráfica mixta.
¶ Personalizar el elemento gráfica mixta
Todos los elementos del módulo de paneles son personalizables mediante una ventana que aparece automáticamente después de soltar un elemento en el panel.
En el caso del elemento gráfica mixta, se despliega una ventana emergente que ofrece múltiples opciones para configurar las series que la componen y dar formato a la información representada.
¶ Ajustes

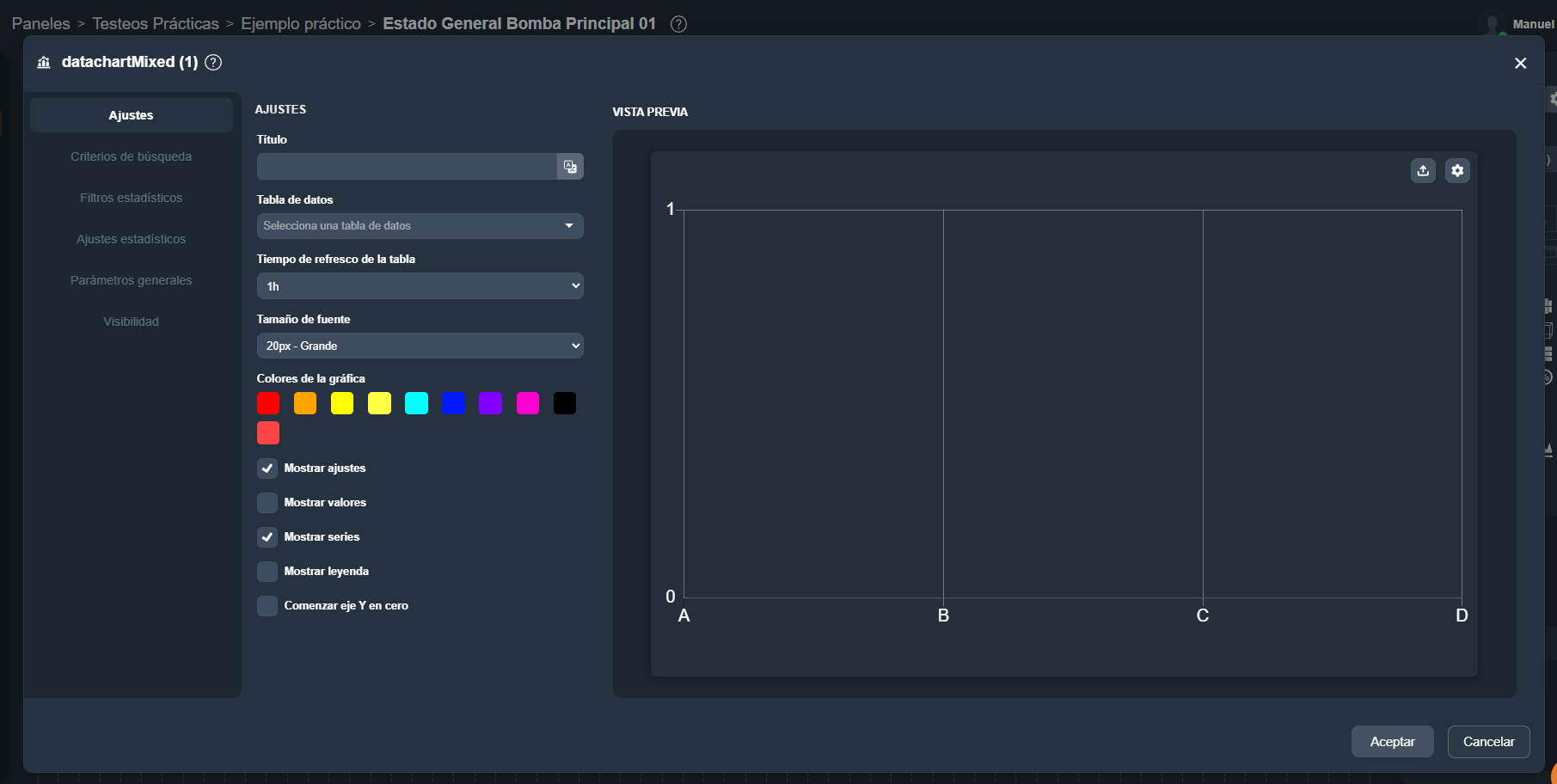

En la pestaña Ajustes del elemento gráfica mixta, el usuario puede configurar los siguientes parámetros:
- Título: Define el título que se mostrará en la gráfica mixta.
- Tabla de datos: Desplegable que permite seleccionar la tabla desde la que se obtendrán los datos representados.
- Tiempo de refresco de la tabla: Intervalo de actualización de los datos, con opciones de 1, 4, 8, 12 o 24 horas.
- Tamaño de la fuente: Permite seleccionar el tamaño de la tipografía utilizada en el gráfico.
- Colores de la gráfica: Muestra una colección de cuadrados de color que, al seleccionarlos, permiten modificar los colores usados en la gráfica.
- Mostrar ajustes: Activa o desactiva la visualización de los controles de configuración dentro del panel.
- Mostrar valores: Permite mostrar u ocultar los valores numéricos asociados a cada punto o barra.
- Mostrar series: Opción para visualizar o no las diferentes series que conforman la gráfica mixta.
- Mostrar leyenda: Muestra u oculta la leyenda del gráfico.
- Comenzar eje Y en cero: Ajusta el eje vertical para que comience en cero, mejorando la interpretación visual.

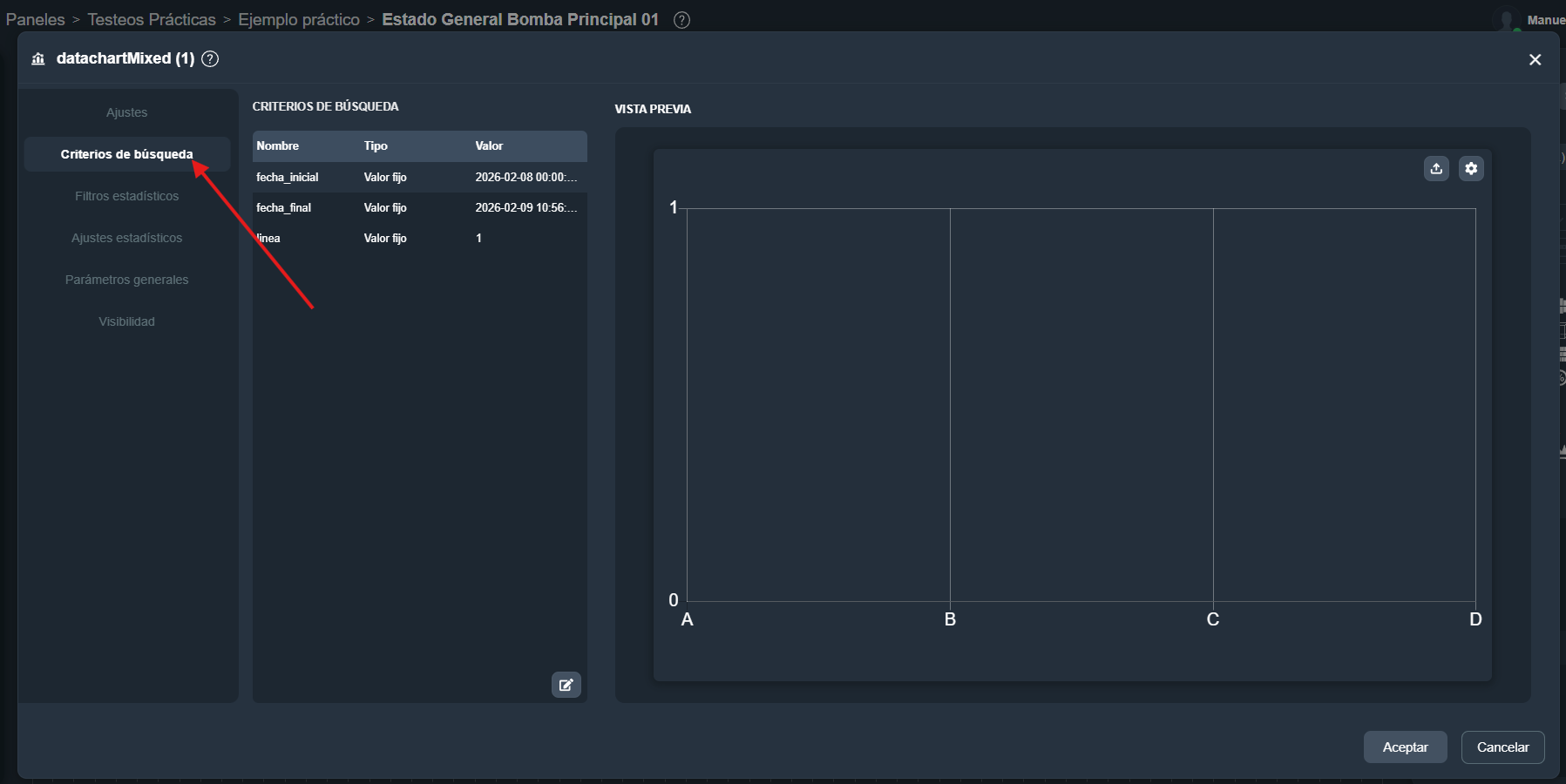

¶ Criterios de búsqueda
En la pestaña Criterios de Búsqueda del elemento de gráfica mixta en Dragsa, el usuario puede consultar los filtros que se aplican a la consulta SQL utilizada por la Tabla de datos. Esta sección muestra un listado con tres columnas Nombre, Tipo y Valor que permiten identificar de manera clara cada condición utilizada para obtener los datos del gráfico.
Cuando el usuario selecciona un criterio de la lista, puede modificarlo pulsando el botón situado en la parte inferior de la sección.
Para obtener más información sobre la opción Criterios de búsqueda, haz clic en el siguiente enlace:

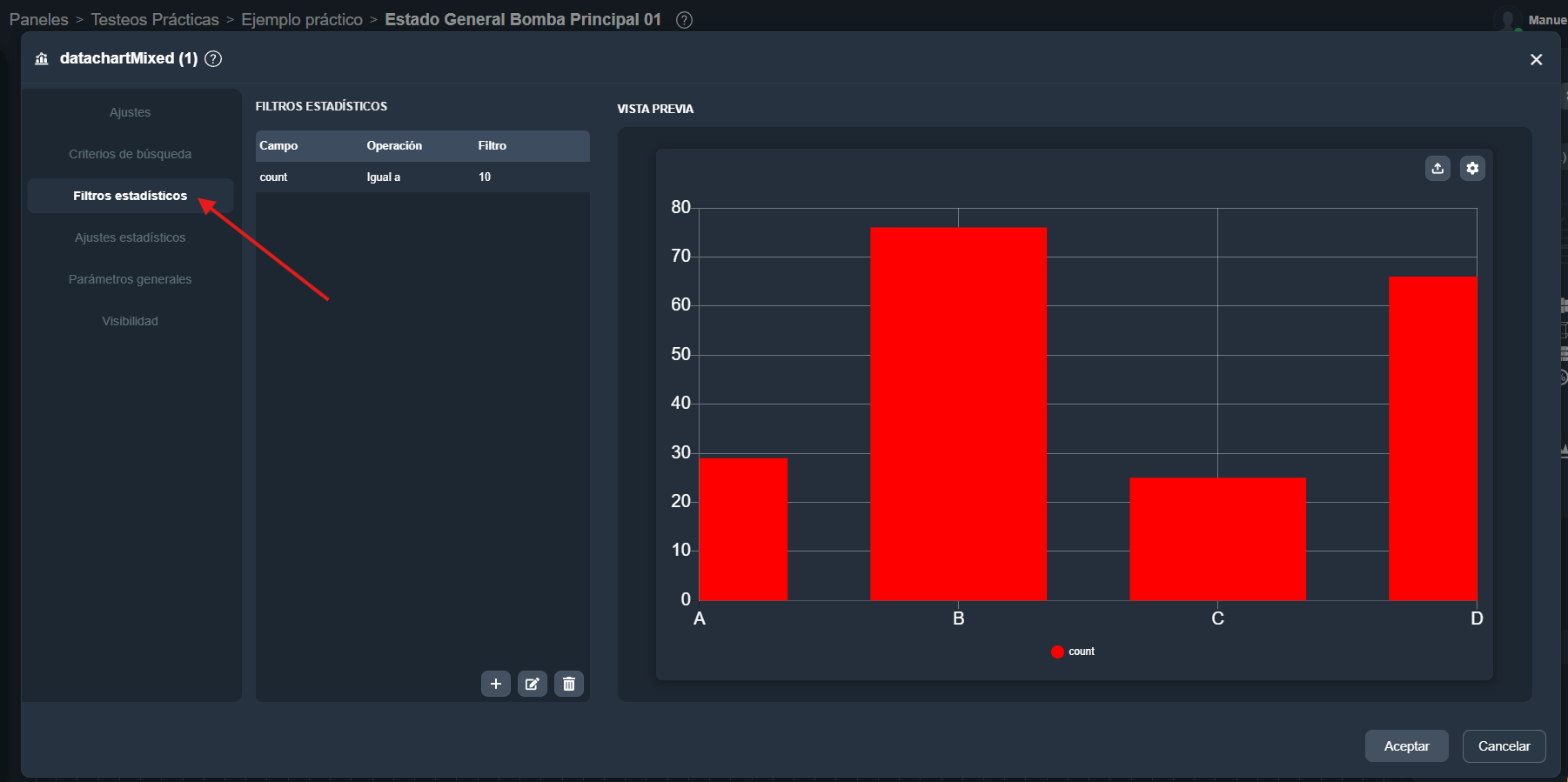

¶ Filtros estadísticos
En la pestaña Filtros Estadísticos del elemento de gráfica mixta en Dragsa, el usuario puede crear, modificar o eliminar condiciones que se aplicarán sobre la tabla de datos antes de representar la información en el gráfico. Estos filtros permiten definir reglas adicionales que limitan los valores mostrados según criterios personalizados.
Al seleccionar un filtro en la lista, el usuario puede elegir entre editarlo o eliminarlo.

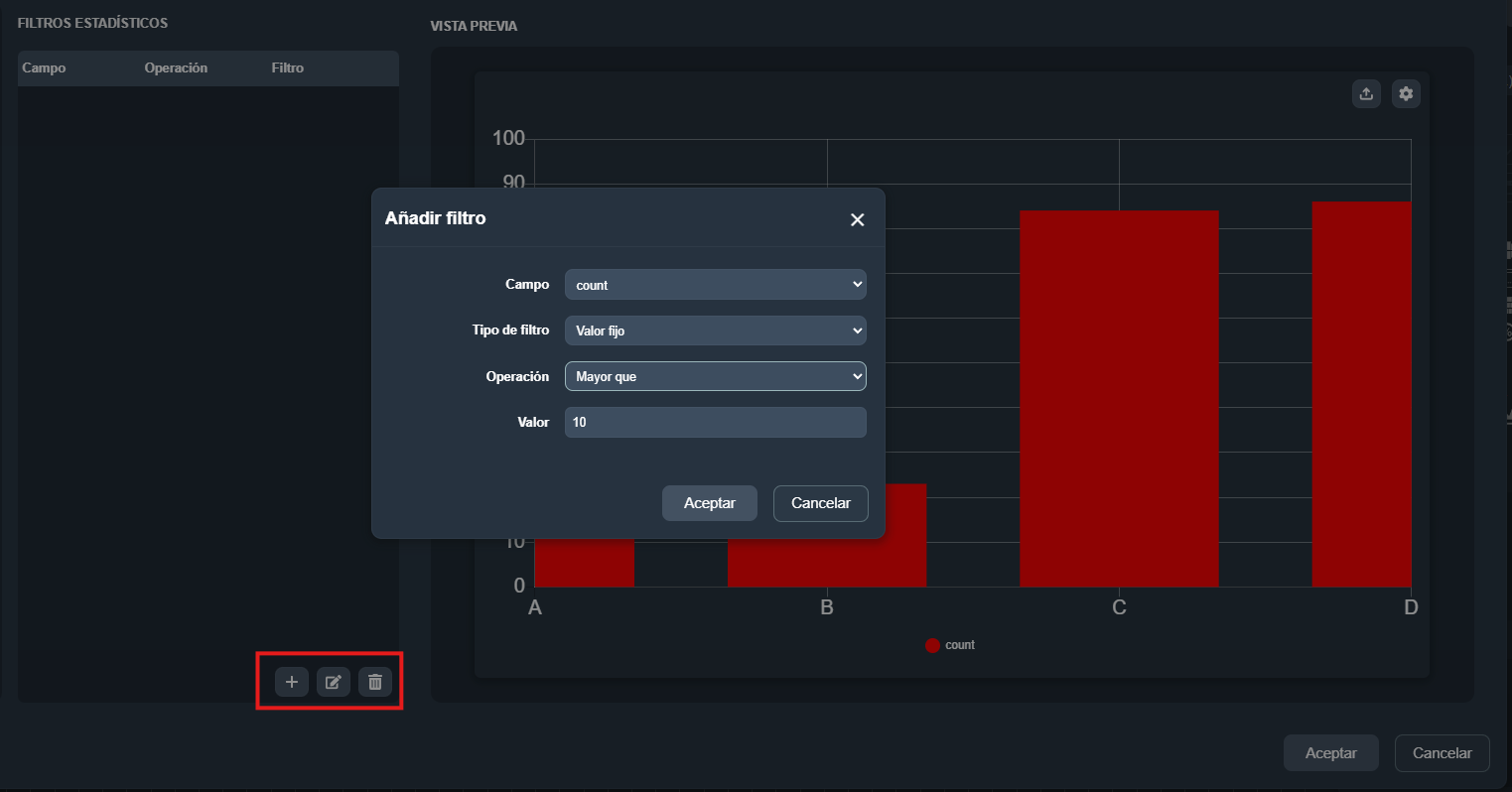

Cuando se selecciona la opción de crear un filtro o se edita uno existente, se muestra una ventana con diferentes campos configurables. El contenido de estos campos puede variar dependiendo del tipo de filtro que se esté aplicando; sin embargo, de manera general, el formulario incluye los siguientes parámetros:
- Campo: Permite seleccionar la columna de la tabla de datos a la que se aplicará el filtro estadístico.
- Tipo de filtro: Determina la forma en la que se evaluará el filtro. Este valor afecta a los parámetros que aparecerán en el modal.
- Operación: Indica la comparación que se realizará sobre el valor del campo seleccionado. Las opciones más habituales incluyen igual a, distinto a, mayor que y menor que.
- Valor: Define el dato con el que se realizará la comparación, permitiendo determinar si un registro cumple o no la condición aplicada.
Una vez configurado el filtro, este se aplica directamente a los datos utilizados por la gráfica mixta, afectando inmediatamente a la visualización. De esta forma, el usuario puede centrarse en segmentos concretos de la información y adaptar el gráfico a las necesidades del análisis.
¶ Ajustes estadísticos

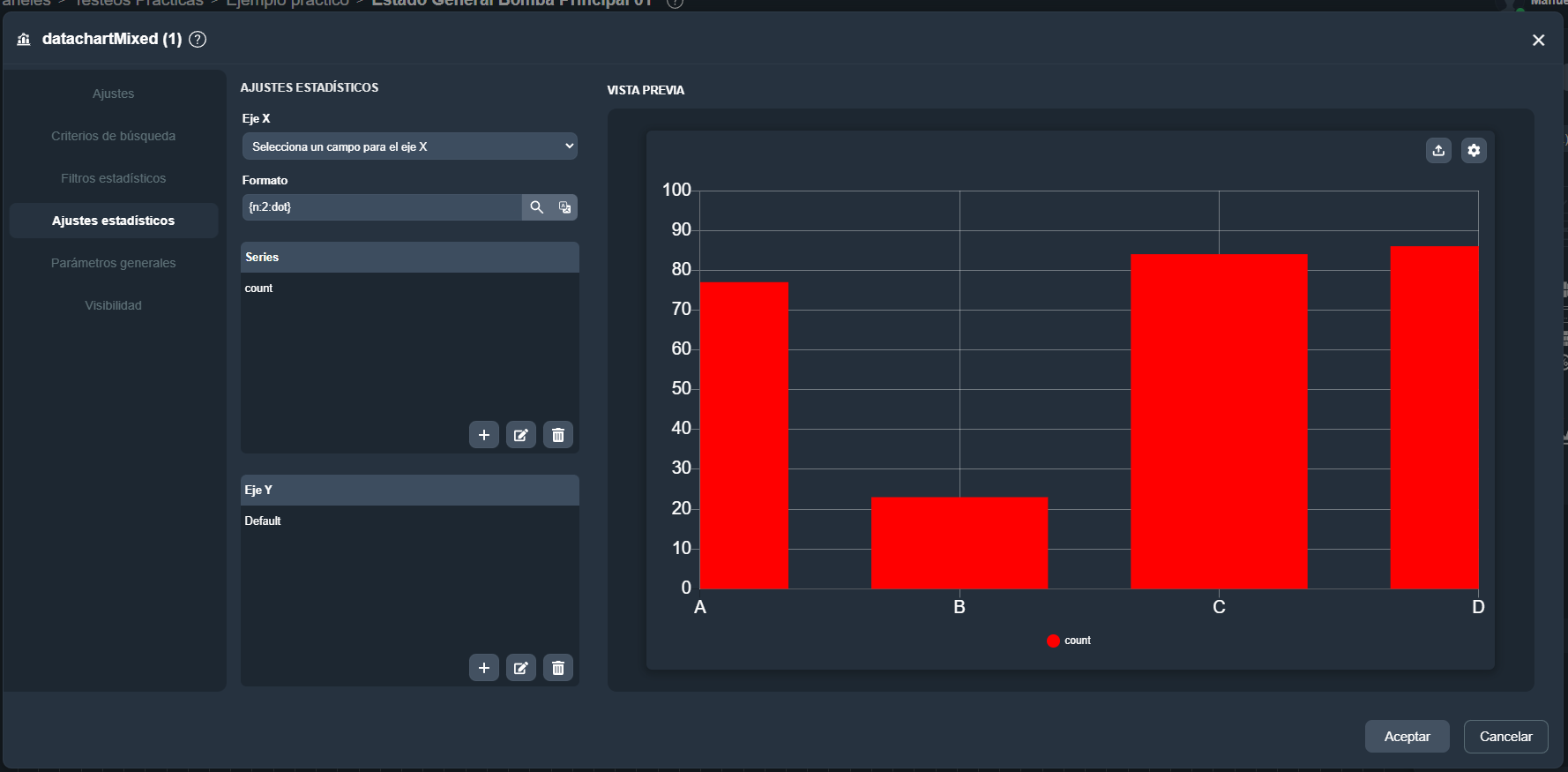

En la pestaña Ajustes Estadísticos del elemento de gráfica mixta en Dragsa, el usuario puede configurar cómo se representarán los datos dentro del gráfico. Esta sección incluye opciones para seleccionar los campos que se utilizarán en los ejes, definir el formato de los valores, gestionar series y añadir múltiples ejes Y según las necesidades del análisis.
- Eje X: Permite seleccionar el campo que se utilizará para representar las categorías en el eje horizontal del gráfico.

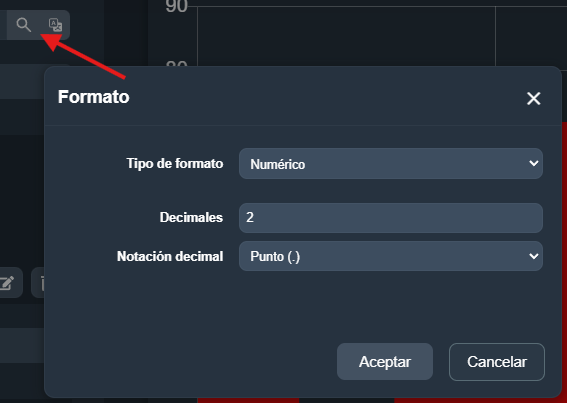

- Formato del eje X: Define el formato con el que se mostrarán los valores del eje X, permitiendo configurar separadores de miles, decimales u otras variaciones según el tipo de dato.
-

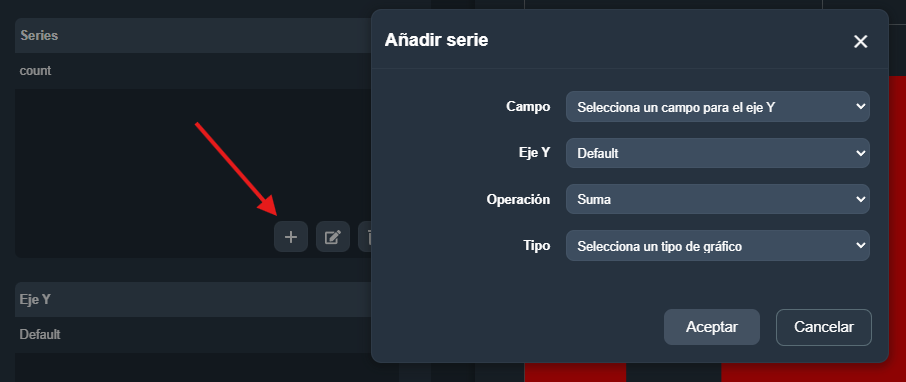

Series: En este bloque el usuario puede añadir, editar o eliminar series que formarán parte de la gráfica mixta. Al crear o modificar una serie, se muestran los siguientes parámetros:
- Campo: Campo de la tabla de datos que se utilizará como origen de valores para la serie.
- Eje Y: Eje Y al que se asociará la serie. Permite vincular una serie a un eje concreto cuando existen varios ejes disponibles.
- Operación: Operación estadística que se aplicará al campo seleccionado.
- Tipo gráfico: Determina el tipo de representación visual de la serie, pudiendo ser línea, barra o área.
-

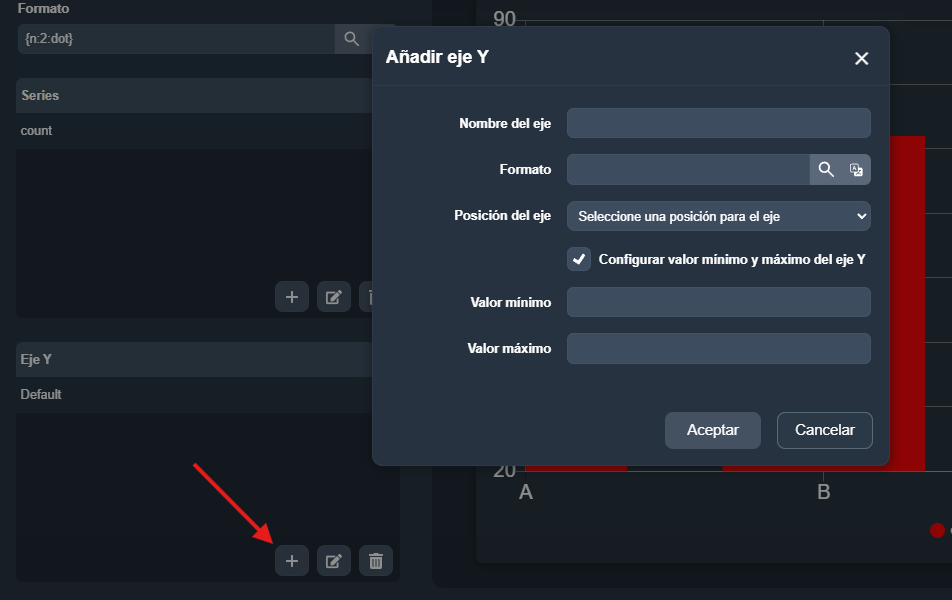

Eje Y: El sistema permite añadir uno o varios ejes Y adicionales. Al crear o editar un eje Y se muestran los siguientes parámetros:
- Nombre del eje: Identifica el eje en la gráfica.
- Formato: Permite ajustar el formato numérico mostrado en el eje, aplicando separadores o decimales.
- Posición del eje: Determina si el eje se mostrará en la parte izquierda o derecha del gráfico.
- Configurar valores mínimo y máximo: Al activar esta opción, se muestran dos campos adicionales:
- Valor mínimo: Define el límite inferior del eje.
- Valor máximo: Define el límite superior del eje.
Durante la edición, la sección de Vista previa muestra los cambios aplicados en tiempo real, permitiendo comprobar el resultado antes de guardar la configuración del elemento.
¶ Parámetros generales

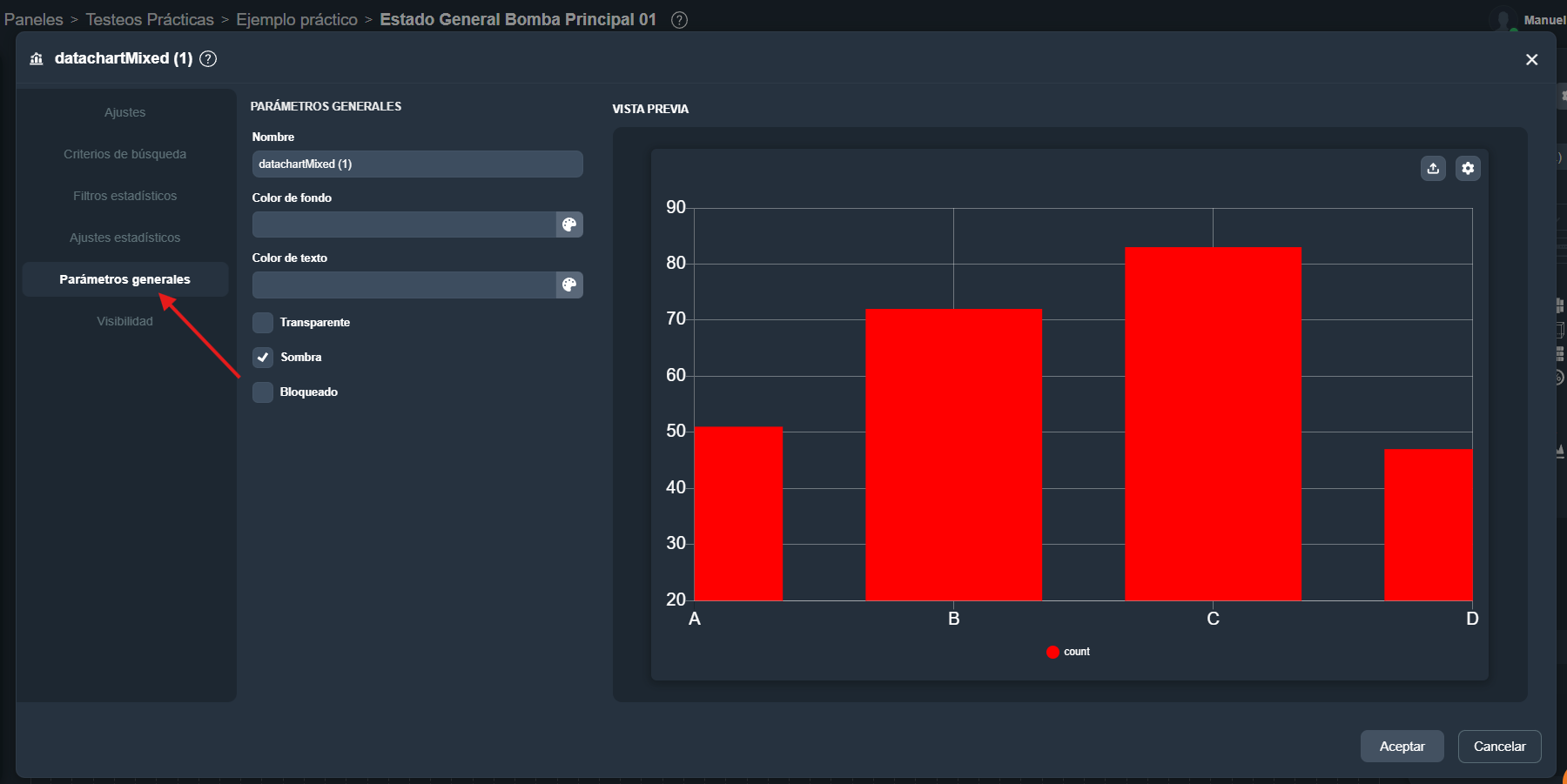

En la pestaña Parámetros generales del elemento de gráfica mixta, el usuario puede modificar los aspectos estéticos del componente. Desde este apartado es posible ajustar elementos como el nombre interno del widget, sus colores y la apariencia del fondo, permitiendo adaptar el diseño del gráfico al estilo visual del panel.
- Nombre: Identifica el elemento dentro del panel, facilitando su organización cuando existen múltiples componentes.
- Color de fondo: Permite seleccionar el color que tendrá el fondo del elemento.
- Color de texto: Define el color utilizado para los textos visibles del componente.
- Transparente: Opción que elimina el fondo visual del elemento.
- Sombra: Activa o desactiva una sombra decorativa alrededor del gráfico.
- Bloqueado: Impide modificar la posición del elemento dentro del panel, manteniéndolo fijo.
¶ Visibilidad

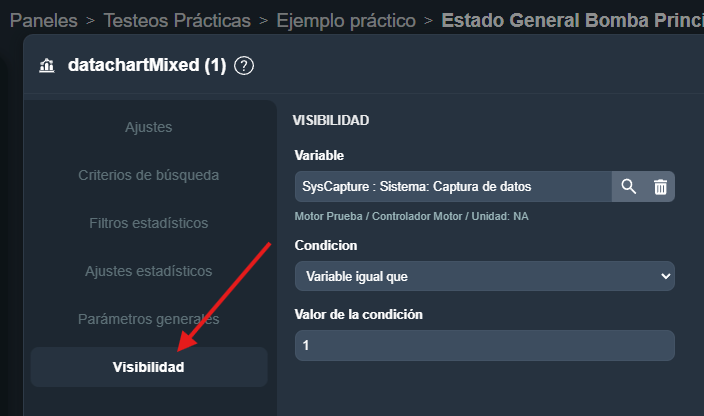

En la pestaña Visibilidad del elemento de gráfica mixta, el usuario puede establecer condiciones que determinan cuándo debe mostrarse u ocultarse el elemento dentro del panel. Esta funcionalidad resulta útil para adaptar dinámicamente la presentación del gráfico según el estado de una variable o las necesidades del proceso visualizado.
Esta funcionalidad es muy útil para reemplazar un elemento por otro en pantalla o para ocultar el elemento cámara cuando se cumple una condición determinada.
Para obtener más información sobre la opción Visibilidad, haz clic en el siguiente enlace:
El widget cuenta con un sistema de selección de idioma, el usuario encuentra opciones para ajustar el idioma del elemento en función de la necesidad de trabajar en un idioma u otro.
Esta funcionalidad es muy útil para adaptarse a entornos multilingües, facilitando el acceso a los datos y la interacción con el sistema en el idioma que mas convenga al usuario.
Para obtener más información sobre el selector de Idioma, haz clic en el siguiente enlace:

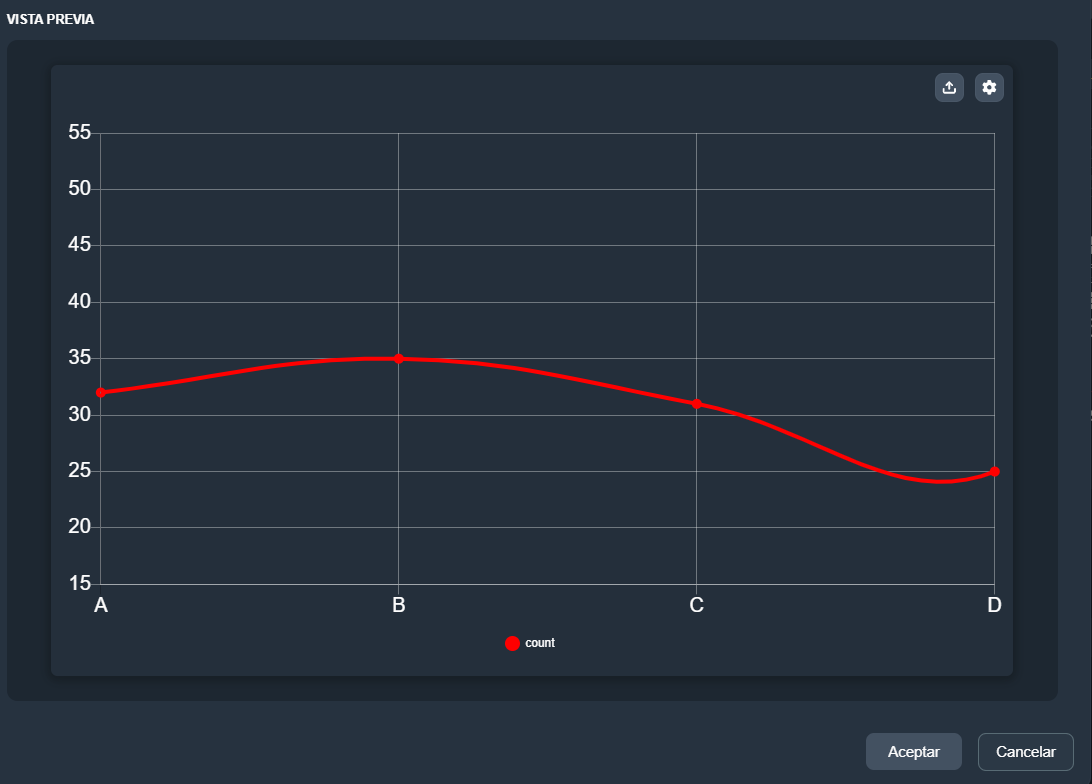

¶ Previsualización en tiempo real
Durante la creación o edición del elemento línea estadística, el usuario puede visualizar una previsualización de cómo se renderizará el elemento en pantalla.
A medida que el usuario ajusta el formato durante la edición, tiene a su disposición una sección de Vista Previa que muestra los cambios en tiempo real.
Esta vista previa proporciona una representación precisa de cómo se verá el elemento cuando el panel esté en Modo runtime .
