¶ Elemento barra estadística en Paneles
El módulo de paneles de Dragsa ofrece un elemento de tipo barra estadística, lo que permite al usuario incorporar gráficos de barras dentro de un panel para visualizar y organizar la información de manera clara y estructurada. Este tipo de visualización es especialmente útil para representar proporciones, comparaciones y distribuciones de datos, facilitando el análisis y la interpretación rápida de la información, especialmente cuando se requieren comparaciones entre diferentes categorías o rangos.
Este elemento es altamente personalizable, lo que significa que el usuario puede ajustar tanto el formato como el contenido de las barras estadísticas de acuerdo con una serie de condiciones o parámetros específicos. Entre las opciones de personalización, el usuario puede definir el rango de valores a mostrar, elegir colores para cada barra, establecer los criterios de agrupación de los datos, y configurar la visualización de etiquetas o valores dentro de las barras. Además, es posible aplicar filtros específicos para limitar la información mostrada, lo que permite adaptar el gráfico a las necesidades operativas y facilitar una visualización más precisa de los datos.
¶ ¿Cómo añadir un elemento barra estadística?

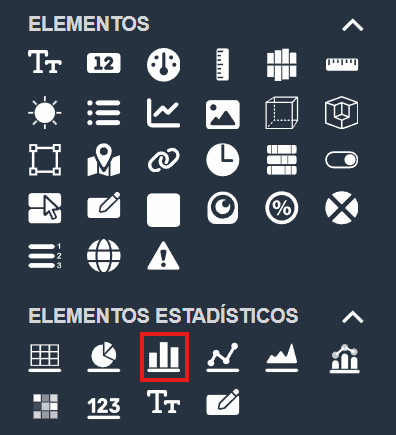

Al ingresar al modo de edición de un panel, el usuario puede encontrar el elemento barra estadística en la sección de Elementos del panel de edición.
Para añadir el elemento barra estadística, el usuario solo necesita hacer clic y arrastrarlo hasta la posición deseada dentro del panel. Durante el arrastre, el sistema muestra un rectángulo con bordes punteados que guía al usuario, indicando dónde se colocará el elemento barra estadística.
¶ Personalizar el elemento barra estadística
Todos los elementos del módulo de paneles son personalizables mediante una ventana que aparece automáticamente después de soltar un elemento en el panel.
En el caso del elemento barra estadística, se despliega una ventana emergente que ofrece múltiples opciones para personalizar los campos y dar formato al contenido que se desea mostrar.

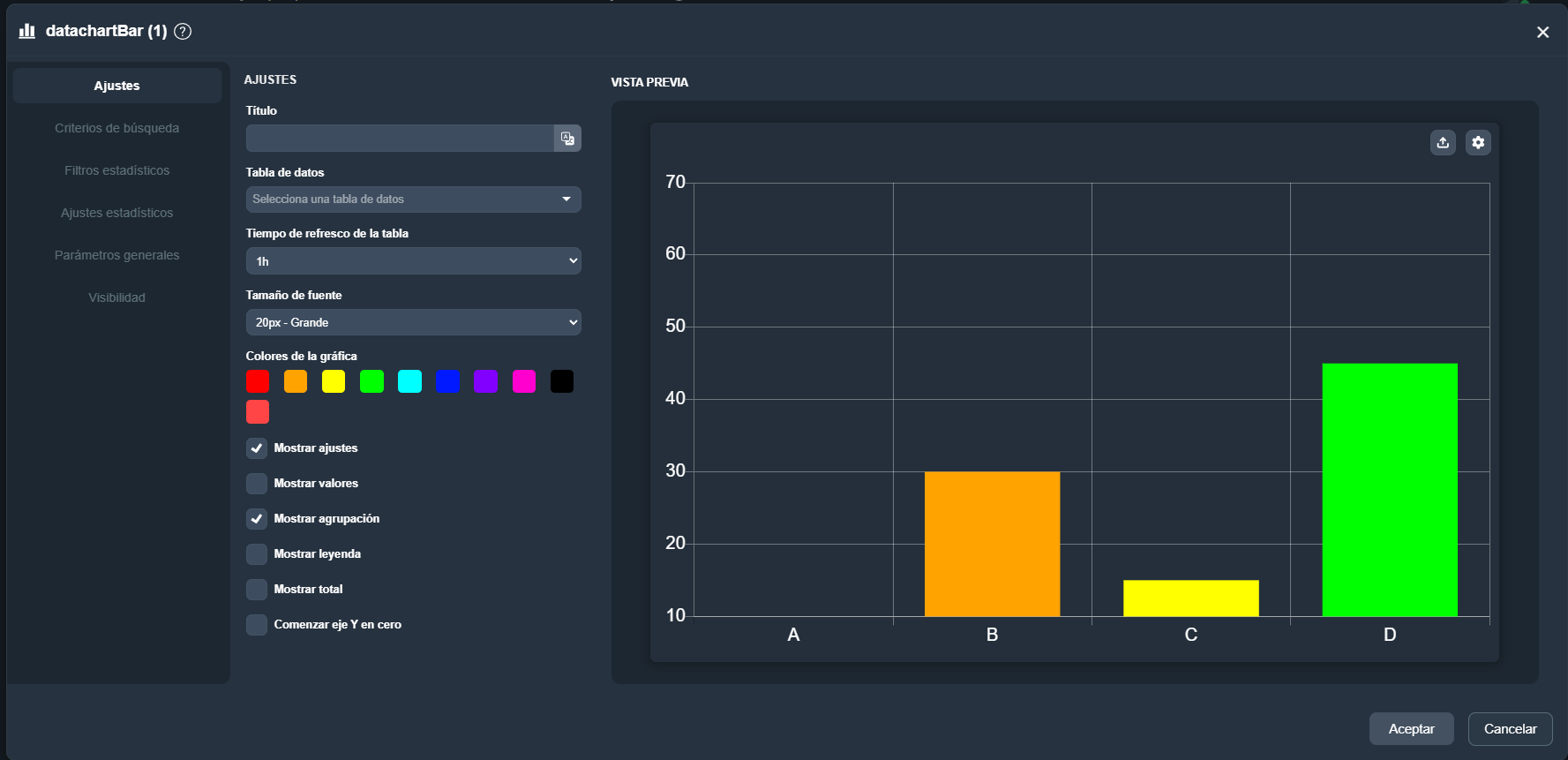

¶ Ajustes
En la pestaña Ajustes del elemento barra estadística, el usuario puede configurar los siguientes parámetros:
- Título: Define el título que se mostrará en la barra estadística, permitiendo identificar el gráfico de manera clara y comprensible.
- Tabla de datos: Selección de la tabla de datos desde la que se extraerán los valores que se representarán en la barra estadística.
- Tiempo de refresco de la tabla: Establece el intervalo de actualización para que los datos mostrados en el gráfico se mantengan actualizados en tiempo real.
- Tamaño de la fuente: Permite ajustar el tamaño de la fuente utilizada en el gráfico, mejorando la visualización de los textos según las preferencias del usuario.
- Colores de la gráfica: El usuario puede seleccionar los colores de las barras, lo que permite personalizar la apariencia del gráfico para que se ajuste a su estilo o a las necesidades visuales del panel.
- Opción mostrar ajustes: Permite al usuario decidir si los controles y opciones de configuración serán visibles dentro del panel, ofreciendo una interfaz más limpia o detallada según su elección.
- Opción mostrar valores: Permite mostrar u ocultar los valores asociados a cada barra, facilitando la visualización de los datos o mejorando la estética del gráfico.
- Mostrar agrupación: Permite visualizar las agrupaciones de datos.
- Mostrar leyenda: Añade una leyenda explicativa en el gráfico.
- Mostrar total: Muestra el total de valores representados.
- Comenzar eje Y en cero: Ajusta el gráfico para que el eje Y comience desde cero, proporcionando una mejor escala visual.
¶ Criterios de búsqueda

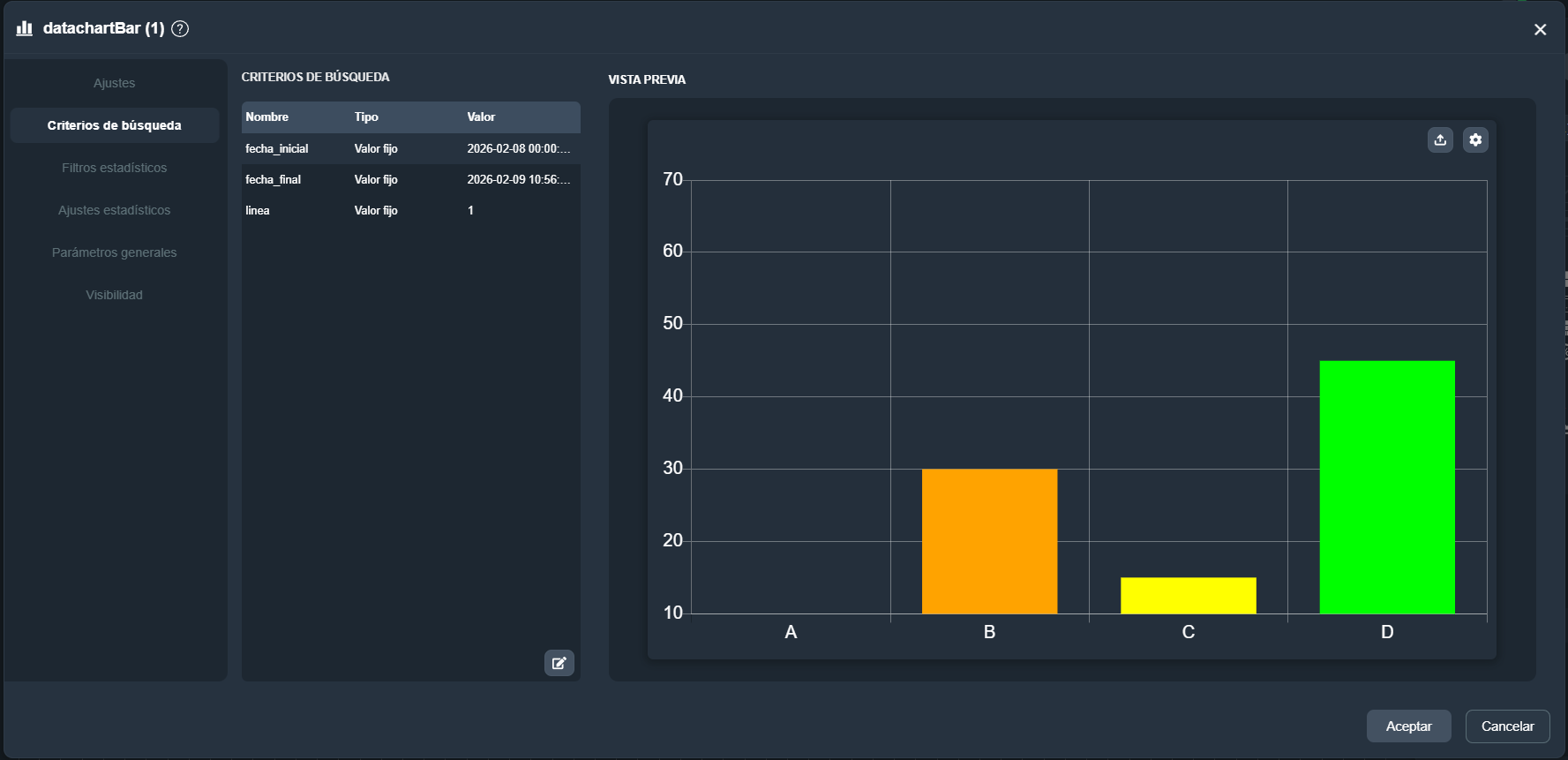

En la pestaña Criterios de búsqueda del elemento barra estadística en Dragsa, el usuario puede visualizar y gestionar los filtros que afectan a la consulta SQL utilizada como fuente de datos. La tabla muestra, para cada criterio, las columnas Nombre, Tipo y Valor, lo que permite identificar rápidamente cómo se está filtrando la información antes de generar el gráfico.

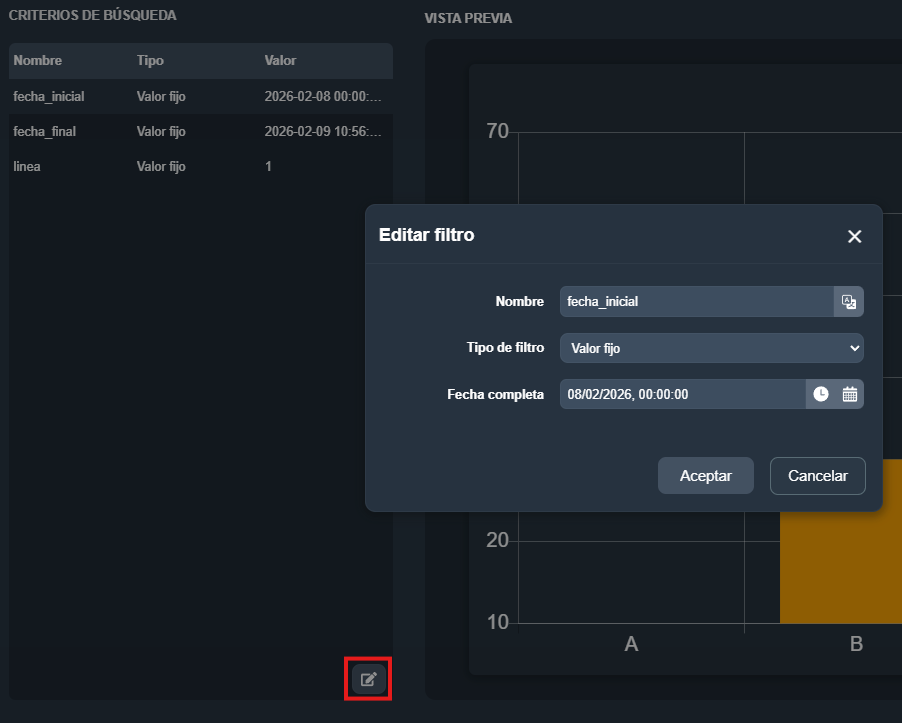

Para editar un criterio existente, selecciónalo en la lista y pulsa el icono . Se abrirá una ventana desde la que es posible ajustar los parámetros del filtro según corresponda.
Para obtener más información sobre la opción Criterios de búsqueda, haz clic en el siguiente enlace:
¶ Filtros estadísticos

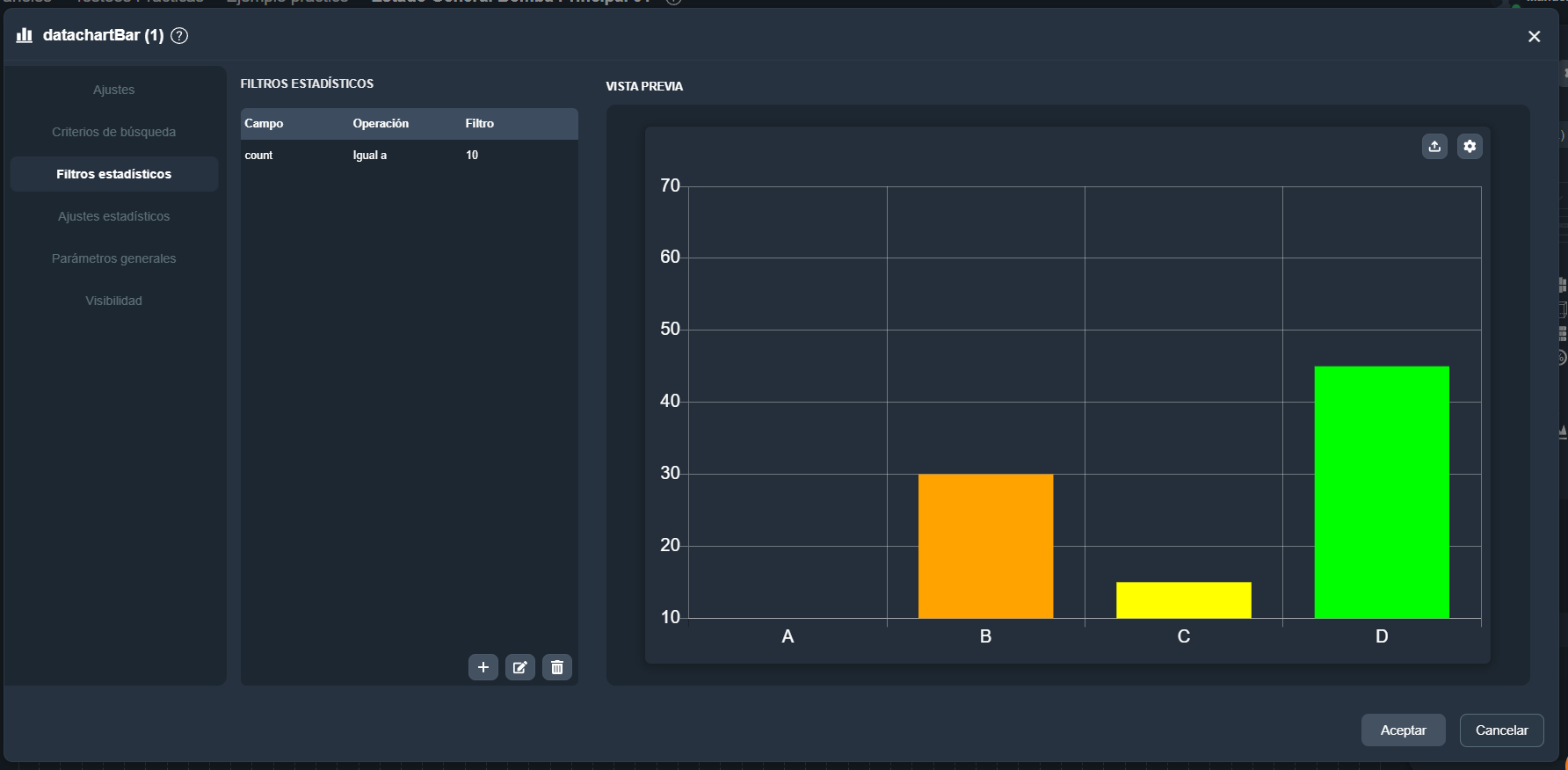

En la pestaña Filtros Estadísticos del elemento de barra estadística en Dragsa, el usuario puede configurar nuevos filtros estadísticos o editar y eliminar los existentes. La lista muestra, para cada filtro, el Campo, la Operación aplicada y el Valor utilizado como referencia.
Para añadir un filtro, el usuario debe pulsar el botón + situado debajo de la lista.
Para editar uno existente, debe seleccionarlo y usar el icono .

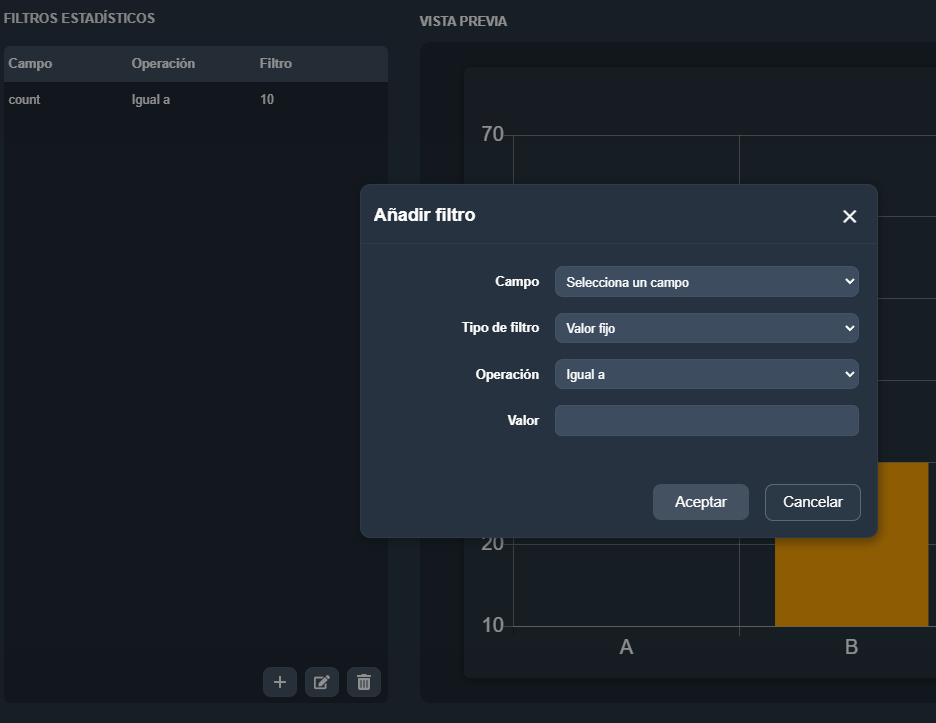

En ambos casos se abrirá una ventana emergente con los parámetros disponibles para definir la condición.
- Campo: Selecciona un elemento específico de la tabla de datos sobre el cual se aplicará el filtro.
- Tipo de filtro: Define el origen del valor utilizado en la condición; puede ser Valor fijo (introducido manualmente), Elemento parámetro (tomado de un parámetro del elemento) o Campo del elemento (vinculado al valor de otro campo del propio elemento).
- Operación: Permite elegir la operación de comparación, con opciones como igual a, distinto a, mayor que o menor que.
- Valor: Define el valor de referencia con el cual se comparará el campo seleccionado.
¶ Ajustes estadísticos

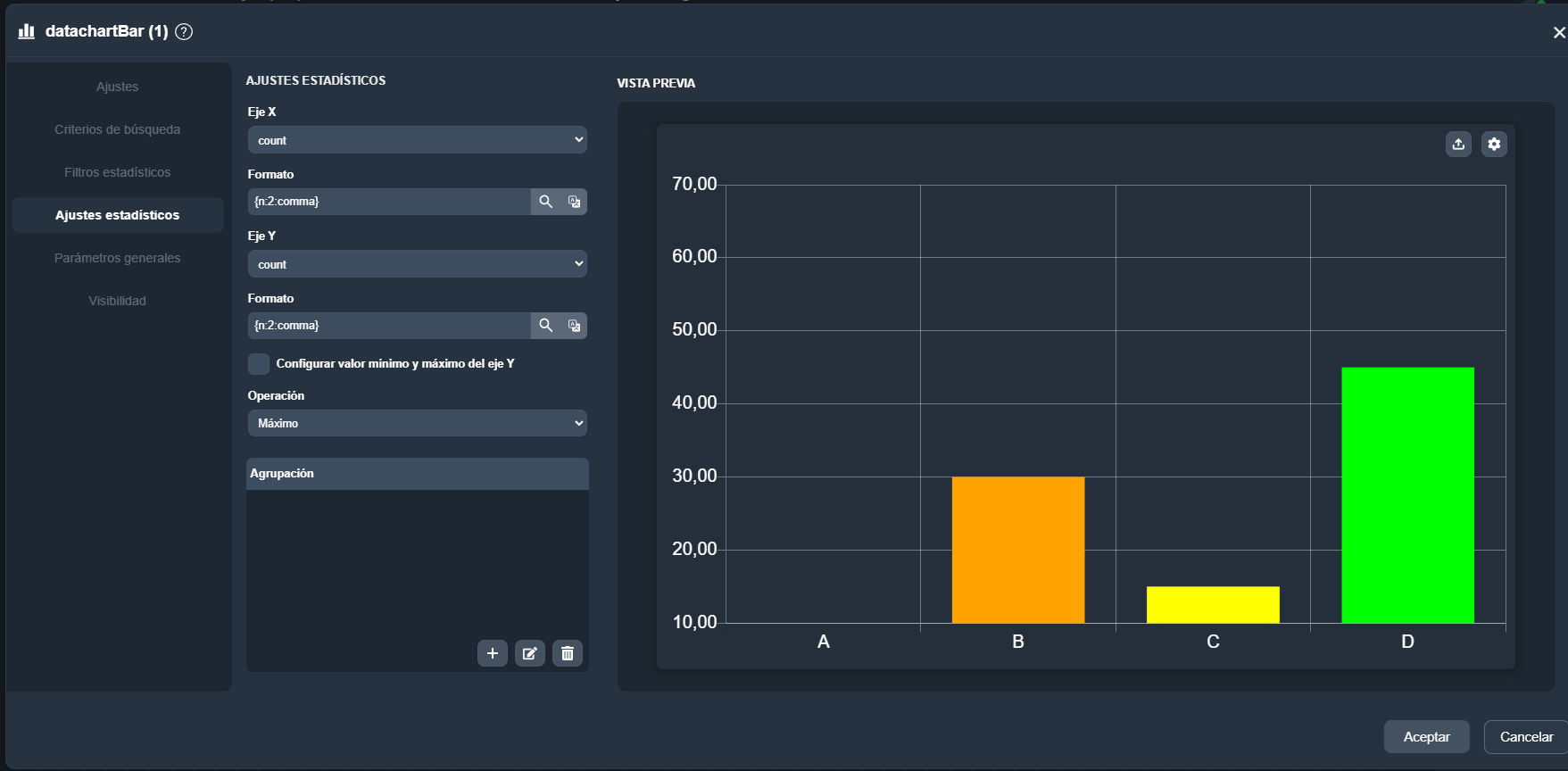

En la pestaña Ajustes Estadísticos del elemento de barra estadística en Dragsa, el usuario puede realizar diversas configuraciones para personalizar el gráfico. Entre las opciones disponibles, el usuario puede:
-
Seleccionar un campo para el eje X: El usuario puede elegir el campo que se utilizará para representar las categorías en el eje horizontal (eje X) del gráfico.
-
Formato del eje X: Permite definir el formato numérico mostrado en el eje X, como el uso de separadores decimales o número de decimales.
-
Seleccionar un campo para el eje Y: El usuario puede elegir el campo que se utilizará para representar los valores en el eje vertical (eje Y) del gráfico.
-
Formato del eje Y: Define el formato con el que se mostrarán los valores del eje Y.
-
Configurar valor mínimo y máximo del eje Y: Al activar esta opción, se habilitan dos nuevos parámetros:
- Valor mínimo: Determina el límite inferior del eje Y.
- Valor máximo: Determina el límite superior del eje Y.
-
Seleccionar la operación: El usuario puede elegir la operación estadística que se aplicará sobre los datos del campo seleccionado. Las opciones disponibles son máximo, mínimo, contador, suma o media aritmética.
-
Añadir campos para agrupaciones: El usuario puede añadir o editar agrupaciones mediante el botón + o el icono .
Al crear o editar una agrupación, se muestra una ventana con los siguientes parámetros:
- Agrupación: Permite seleccionar el campo por el que se agruparán los datos.
- Formato: Define el formato con el que se mostrarán los valores agrupados.
¶ Parámetros generales

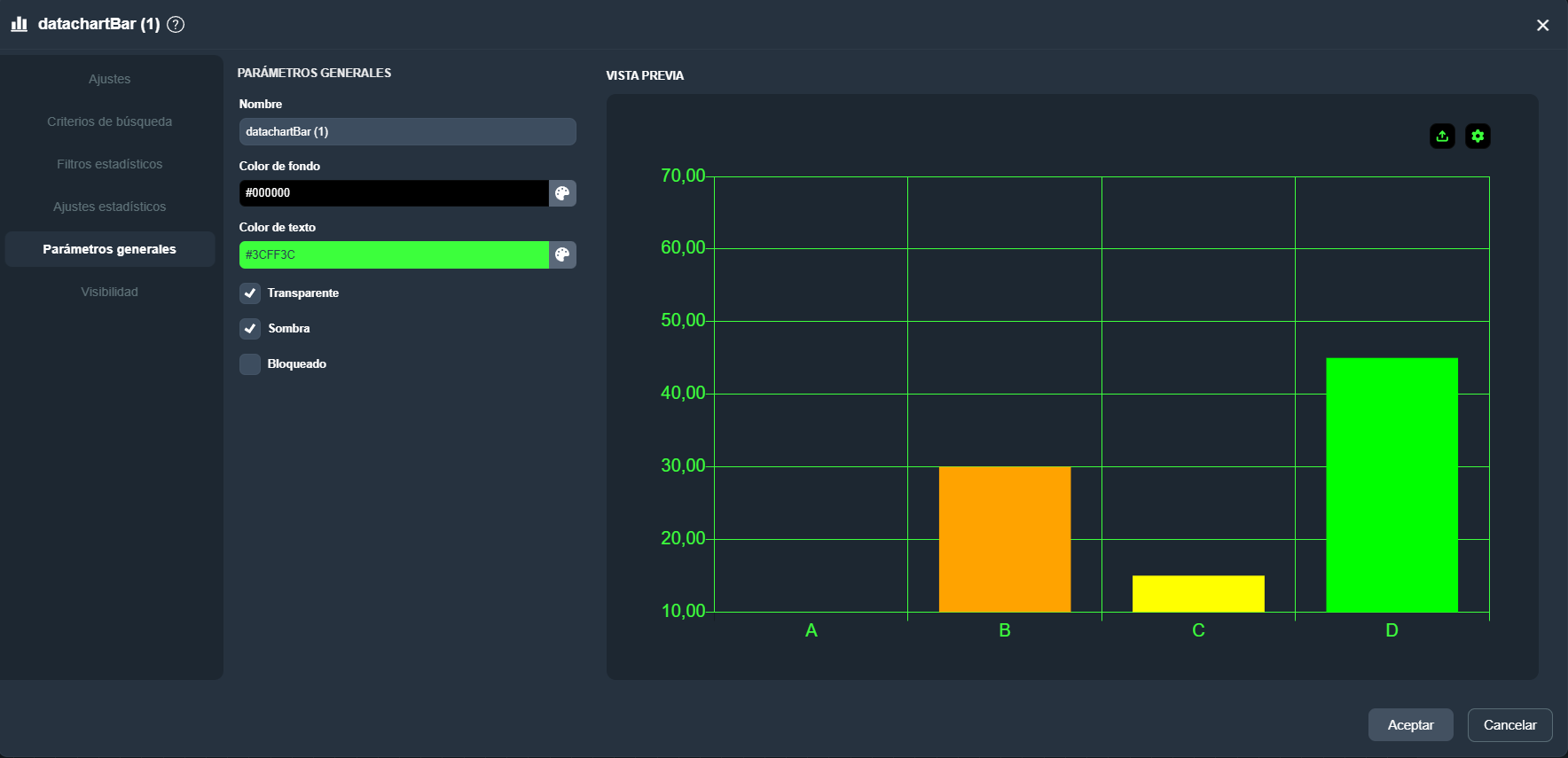

En la pestaña Parámetros generales, el usuario puede encontrar una serie de opciones para ajustar los estilos del elemento, que incluyen desde los colores hasta las opciones de bloqueado.
Para obtener más información sobre la opción Parámetros generales, haz clic en el siguiente enlace:
¶ Visibilidad

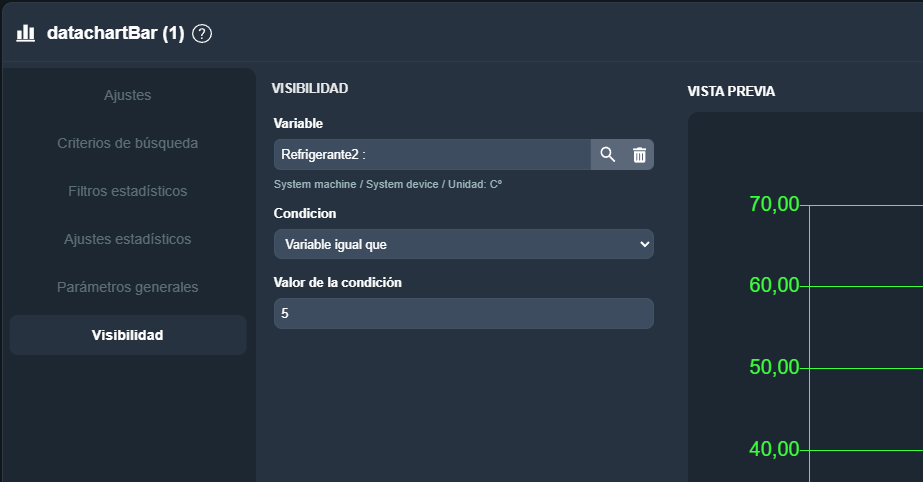

En la pestaña Visibilidad, el usuario encuentra opciones para ajustar la visibilidad del elemento en función del valor de una variable y una condición específica.
Esta funcionalidad es muy útil para reemplazar un elemento por otro en pantalla o para ocultar el elemento cámara cuando se cumple una condición determinada.
Para obtener más información sobre la opción Visibilidad, haz clic en el siguiente enlace:
El widget cuenta con un sistema de selección de idioma, el usuario encuentra opciones para ajustar el idioma del elemento en función de la necesidad de trabajar en un idioma u otro.
Esta funcionalidad es muy útil para adaptarse a entornos multilingües, facilitando el acceso a los datos y la interacción con el sistema en el idioma que mas convenga al usuario.
Para obtener más información sobre el selector de Idioma, haz clic en el siguiente enlace:
¶ Previsualización en tiempo real
Durante la creación o edición del elemento barra estadística, el usuario puede visualizar una previsualización de cómo se renderizará el elemento en pantalla.
A medida que el usuario ajusta el formato durante la edición, tiene a su disposición una sección de Vista Previa que muestra los cambios en tiempo real.
Esta vista previa proporciona una representación precisa de cómo se verá el elemento cuando el panel esté en Modo runtime .
