¶ Módulo de OEE
Documentación actualizada 26/09/2024
EL módulo OEE (Overall Equipment Effectiveness) permite crear, personalizar, visualizar, importar y exportar informes detallados sobre la Eficiencia General de los Equipos, un indicador clave para evaluar la efectividad de los activos en la producción. OEE se basa en tres pilares fundamentales:
-
Disponibilidad: Mide el tiempo que una máquina está operativa en comparación con el tiempo total disponible, teniendo en cuenta paradas imprevistas y tiempos de inactividad. Este indicador ayuda a identificar problemas de mantenimiento y fallos en el equipo.
-
Rendimiento: Evalúa la velocidad a la que una máquina produce en comparación con su capacidad máxima teórica. Este aspecto considera las pérdidas de velocidad y ayuda a detectar cuellos de botella en el proceso de producción.
-
Calidad: Refleja la proporción de productos fabricados que cumplen con los estándares de calidad frente al total producido. Permite monitorear el número de defectos y asegura que el proceso de producción esté alineado con los criterios de calidad establecidos.
Con este módulo, los usuarios pueden gestionar informes OEE que reflejan el rendimiento de sus equipos, permitiendo una comprensión más clara de los factores que afectan la eficiencia de la producción. Además, la funcionalidad de importación y exportación facilita la integración de datos de OEE con otras herramientas y sistemas, mientras que la personalización de informes permite adaptar la presentación de los datos a las necesidades específicas de cada usuario o cliente.
¶ ¿Cómo acceder al módulo de OEE?

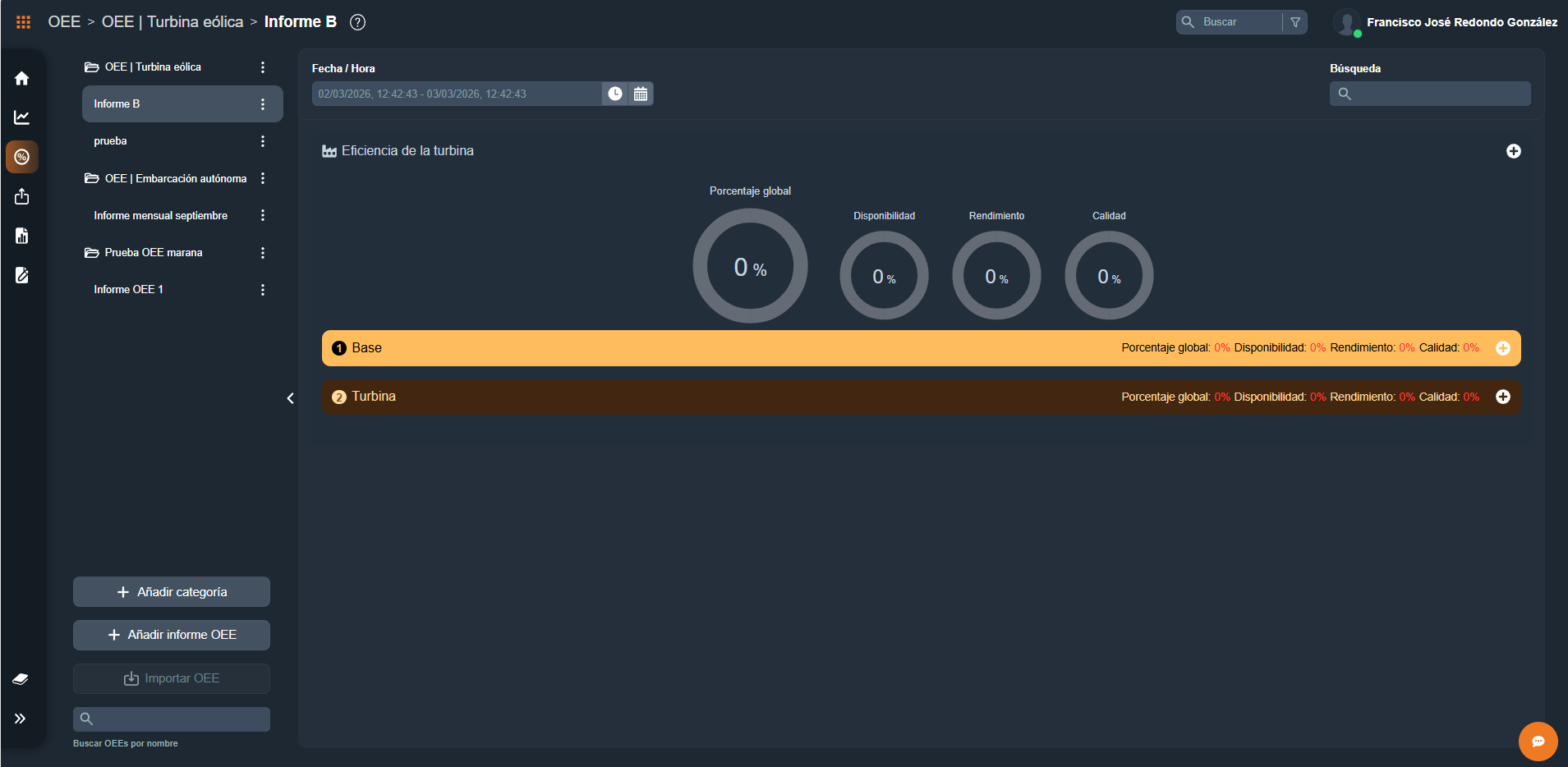

El módulo de OEE está situado en el menú de navegación lateral de Dragsa, se puede encontrar debajo del módulo de alarmas con la siguiente apariencia: OEE
Si el usuario el tiene permisos o licencia para poder disfrutar del servicio de OEE, no aparecerá en el menu de navegación lateral de Dragsa.
Al acceder al módulo de OEE se puede observar una pantalla dividido en dos secciones:
- Árbol de categorías: En esta sección se puede encontrar todos los OEE creados organizados en categorías y subcategorías.

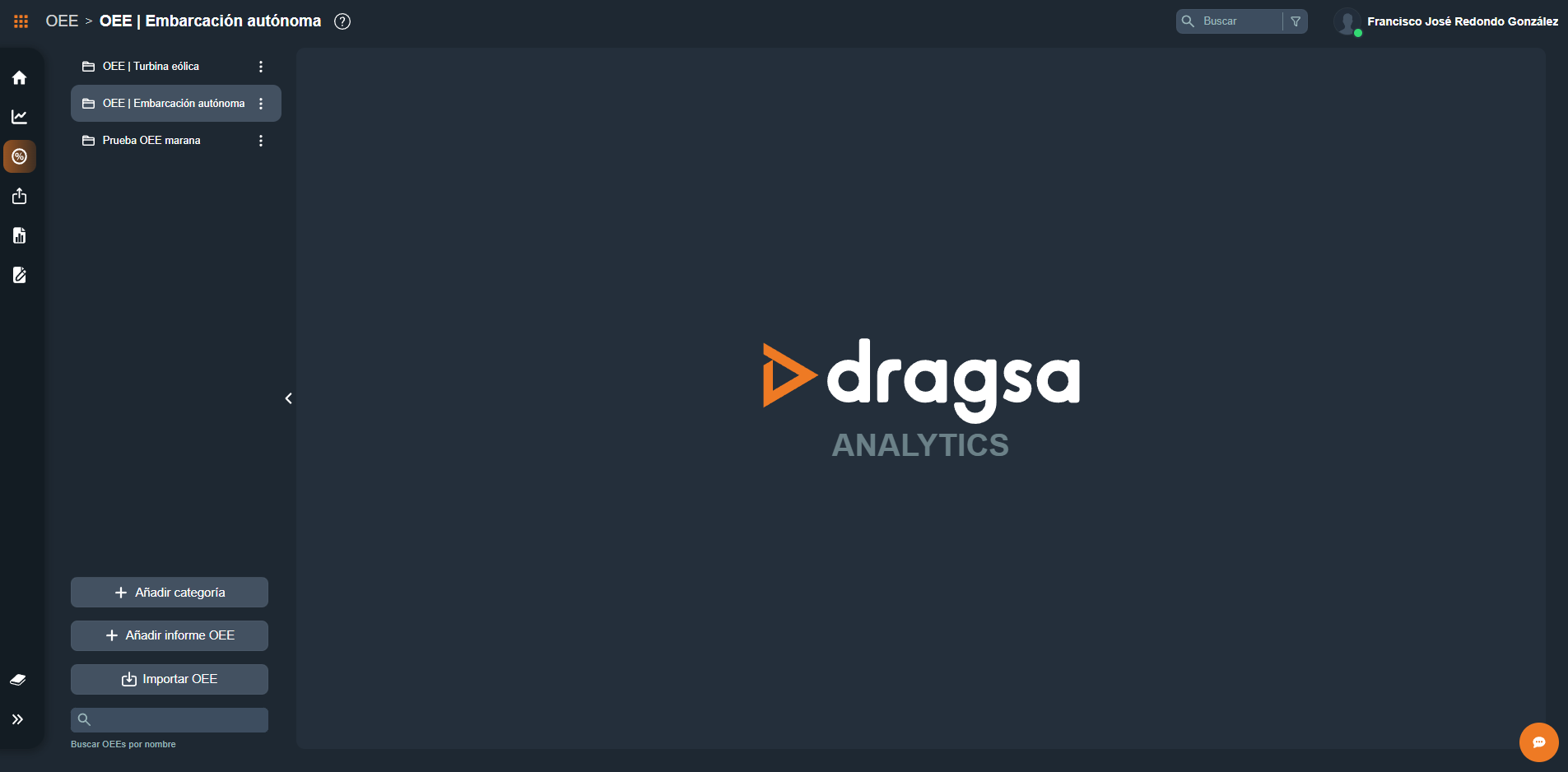

- Visor de informes OEE: En esta sección se puede ver en primer lugar el logo de la plataforma y será la zona donde se cargará el visor interactivo cuando el usuario seleccione una informe OEE del árbol de categorías.
¶ ¿Cómo crear un informe OEE?
En la sección del árbol de categorías del módulo de OEE, se pueden encontrar dos botones: «Añadir categoría» y «Añadir informe OEE». El botón «Añadir informe OEE» permanecerá deshabilitado hasta que se haya creado al menos una categoría en el árbol de categorías. Si aún no hay ninguna categoría creada, el usuario deberá usar el botón «Añadir categoría» para crear una antes de poder añadir informes OEE.
Una vez que se ha creado una categoría, el botón «Añadir informe OEE» se activará. Al pulsar este botón, se desplegará un menú en el que el usuario debe seleccionar la categoría y subcategoría a la que debe pertenecer el informe OEE que se está creando, además de proporcionar un nombre para el informe. Esto facilita una organización estructurada y una gestión eficiente de los informes OEE dentro del módulo.
¶ ¿Cómo personalizar una informe OEE?
Una vez creado el informe, aparecerá en el árbol de categorías a la izquierda de la pantalla. Para personalizarlo, debes hacer clic sobre el informe, y en la pantalla principal se mostrará el siguiente mensaje:

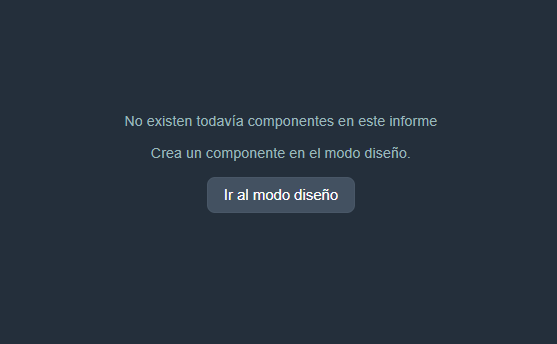

En este mensaje, el usuario debe pulsar el botón Ir al modo diseño, que se encuentra en la parte superior de la pantalla principal del módulo de OEE. Esto te permitirá acceder al modo de diseño y ajustar los detalles del informe según tus necesidades.
Una vez en el modo diseño, el usuario debe pulsar «Añadir OEE», lo que abre el menú Editar OEE.
En el menú Editar OEE, el usuario debe configurar los parámetros del informe OEE en las siguientes pestañas:
En la pestaña Ajustes el usuario debe configurar los siguientes parametros:
- Nombre: Define el nombre del informe OEE.
- Tipo de OEE: El usuario debe elegir entre Línea, Activo o Grupo personalizable. Si se elige Grupo personalizable, se desplegará la opción de Ícono de grupo, donde el usuario podrá seleccionar un ícono para este grupo.
- Anidar en: Permite al usuario decidir si desea anidar el informe OEE dentro de otra categoría o no.
- Enlazar con panel: Permite al usuario elegir si desea enlazar el informe OEE con un panel.
En la pestaña Porcentaje global, el usuario puede visualizar la fórmula utilizada para calcular el OEE (%), que es:
OEE(%) = Disponibilidad% x Rendimiento% x Calidad%.
El usuario debe configurar el rango de porcentaje global. Para ello, puede usar dos métodos:
-
Barra de colores: Utilizar la barra de colores para establecer el porcentaje mínimo y máximo. Esta barra visual permite ajustar el rango de manera gráfica.
-
Cuadros de texto: Introducir directamente los valores del porcentaje mínimo y máximo en los cuadros de texto proporcionados.
Estos ajustes permiten personalizar cómo se muestran los rangos de porcentaje global en el informe OEE, facilitando una visualización acorde a las necesidades específicas del usuario.
En la pestaña Disponibilidad, el usuario puede visualizar la fórmula utilizada para calcularla, que es:
Para configurar esta fórmula, el usuario debe ajustar los siguientes parámetros:
- Numerador: Utilizar el buscador de variables para añadir la variable correspondiente al Tiempo de funcionamiento planificado (TFP) y Tiempo de parada (TP). Luego, se debe utilizar el botón Añadir fórmula sobre la variable seleccionada para definir el numerador de la fórmula.
- Denominador: De manera similar, el usuario debe buscar y añadir la variable correspondiente al Tiempo de funcionamiento planificado (TFP). Utilizar el botón Añadir fórmula sobre esta variable para establecer el denominador de la fórmula.
Además, el usuario debe configurar el rango de porcentaje global para la visualización. Esto se puede hacer de dos maneras:
-
Barra de colores: Ajustar el porcentaje mínimo y máximo utilizando la barra de colores, que permite una configuración gráfica y visual del rango.
-
Cuadros de texto: Introducir directamente los valores del porcentaje mínimo y máximo en los cuadros de texto proporcionados para una configuración más precisa.
En la pestaña Rendimiento, el usuario puede visualizar la fórmula utilizada para calcularla, que es:
Para configurar esta fórmula, el usuario debe ajustar los siguientes parámetros:
- Numerador: Utilizar el buscador de variables para añadir las variables correspondientes al Tiempo ciclo ideal (TCI) y Conteo total (CT). Luego, utilizar el botón Añadir fórmula sobre estas variables para definir el numerador de la fórmula.
- Denominador: De igual manera, añadir las variables correspondientes al Tiempo de funcionamiento planificado (TFP) y Tiempo de parada (TP). Utilizar el botón Añadir fórmula sobre estas variables para establecer el denominador de la fórmula.
Además, el usuario debe configurar el rango de porcentaje global para la visualización. Esto se puede hacer de dos maneras:
-
Barra de colores: Ajustar el porcentaje mínimo y máximo utilizando la barra de colores, que permite una configuración gráfica y visual del rango.
-
Cuadros de texto: Introducir directamente los valores del porcentaje mínimo y máximo en los cuadros de texto proporcionados para una configuración más precisa.
En la pestaña Calidad, el usuario puede visualizar la fórmula utilizada para calcularla, que es:
Para configurar esta fórmula, el usuario debe ajustar los siguientes parámetros:
- Numerador: Utilizar el buscador de variables para añadir la variable correspondiente al Conteo artículos buenos (CAB) y utilizar el botón Añadir fórmula sobre esta variable.
- Denominador: Añadir la variable correspondiente al Conteo total (CT) de la misma manera, y utilizar el botón Añadir fórmula sobre esta variable para definir el denominador de la fórmula.
Además, el usuario debe configurar el rango de porcentaje global para la visualización. Esto se puede hacer de dos maneras:
-
Barra de colores: Ajustar el porcentaje mínimo y máximo utilizando la barra de colores, que permite una configuración gráfica y visual del rango.
-
Cuadros de texto: Introducir directamente los valores del porcentaje mínimo y máximo en los cuadros de texto proporcionados para una configuración más precisa.
En la pestaña Parámetros generales, el usuario puede configurar los siguientes elementos para personalizar el informe:
-
Color de fondo: Permite seleccionar el color que se utilizará como fondo del informe, proporcionando una base visual que puede adaptarse a la identidad corporativa o preferencia estética del usuario.
-
Color de texto: Permite elegir el color del texto del informe, asegurando que el contenido sea legible y se ajuste al diseño general del informe o a las necesidades de visibilidad.
¶ ¿Cómo editar un informe OEE?
El usuario puede modificar y actualizar los parámetros de un informe OEE ya existente directamente desde el árbol de categorías.
Para editar un informe OEE, el usuario debe hacer clic en el ícono de los tres puntos verticales, ubicado junto al informe OEE en el árbol de categorías, para desplegar un menú de opciones.

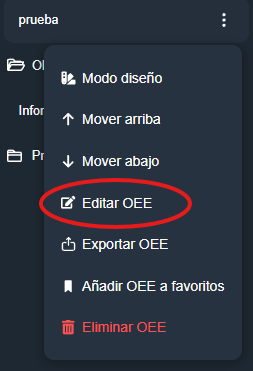

Dentro de este menú, el usuario podrá seleccionar la opción Editar OEE. Al elegir esta opción, se abrirá nuevamente la ventana emergente utilizada durante la creación del OEE, permitiendo cambiar los valores y parámetros previamente configurados.
¶ ¿Cómo eliminar un informe OEE?
El usuario puede eliminar un informe OEE directamente desde el árbol de categorías. Para hacerlo, debe seleccionar el informe OEE que desea eliminar y hacer clic en el ícono de los tres puntos verticales.
Al hacer clic, se desplegará un menú con varias opciones, entre las cuales se encuentra Eliminar OEE.

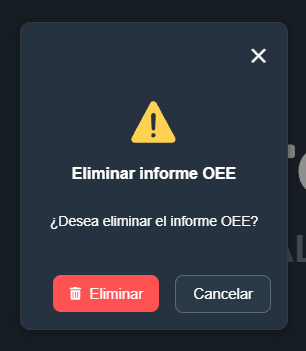

Al seleccionar esta opción, aparecerá una ventana emergente de confirmación que permitirá al usuario decidir si realmente desea eliminar el OEE seleccionado. Al pulsar en Eliminar, el OEE se borrará de forma definitiva.
¶ ¿Cómo interactuar con un informe OEE?
El módulo de OEE ofrece herramientas versátiles para navegar y ajustar los informes OEE de manera eficiente. A continuación se detallan las principales opciones de interacción disponibles:
¶ Desplazarse por un informe OEE
Para una gestión efectiva de los informes OEE, el usuario dispone de varias herramientas que facilitan el ajuste de consultas, filtrado de datos y desplazamiento por los valores a lo largo del tiempo.
-
Campo de Fecha: El primer elemento visible es un campo de fecha que permite ajustar el rango temporal de los datos consultados. Al hacer clic en el ícono de calendario, se despliega un calendario interactivo que facilita la selección del rango de fechas deseado.
-
Ícono de Reloj: Además, el usuario tiene la opción de ajustar el periodo de tiempo utilizando el ícono de reloj, que permite establecer periodos predefinidos para una consulta más rápida.
-
Modificación Manual de Fechas: Para una precisión aún mayor, es posible modificar la fecha manualmente directamente en el campo de fecha que muestra la consulta actual. Esto permite una personalización detallada del intervalo de tiempo para los informes OEE.
¶ ¿Cómo exportar un informe OEE?
Para exportar un informe OEE, el usuario debe seguir estos pasos:
-
Seleccionar la Categoría: Navegar en el árbol de categorías a la izquierda de la pantalla y seleccionar la categoría a la que pertenece el informe OEE que se desea exportar.
-
Acceder al Menú de Opciones: Pulsar el botón de tres puntos situado junto a la categoría seleccionada.
-

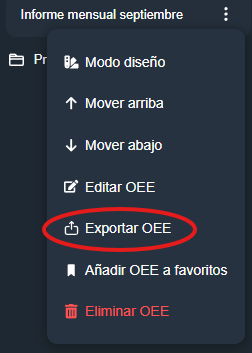

Exportar Informe: En el menú desplegable que aparece, seleccionar la opción "Exportar OEE".
-
Descarga Automática: El sistema iniciará automáticamente la descarga del informe OEE en formato .json.
Este proceso permite guardar el informe OEE en un archivo que se puede utilizar para análisis o compartir con otros usuarios.
¶ Buscar un informe OEE
El usuario dispone de dos opciones para realizar búsquedas dentro del módulo de OEE:
- Buscador árbol de categorías: Situado justo debajo del árbol de categorías, este buscador permite buscar directamente en el árbol de categorías para localizar informes OEE específicos.
- Buscador de OEE: Ubicado en la pantalla principal del módulo, este buscador permite filtrar y encontrar informes OEE a partir de los parámetros introducidos, proporcionando una manera eficiente de ajustar la búsqueda según las necesidades del usuario.
¶ Ordenar informes OEE
El usuario puede reorganizar los informes OEE en el árbol de categorías según sus preferencias. Para ello, tiene dos opciones:

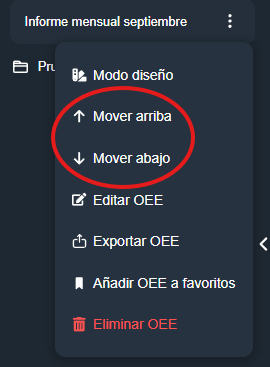

- Botones de Flechas: Pulsando el botón de tres puntos junto a un informe OEE, el usuario puede utilizar las flechas para mover el informe a la posición deseada dentro del árbol de categorías.
- Arrastrar y Soltar: Alternativamente, el usuario puede arrastrar el informe OEE directamente en el árbol de categorías. Simplemente haga clic sobre el informe y, manteniendo presionado el botón del mouse, arrástrelo a la nueva posición deseada en la pantalla.
¶ ¿Cómo importar un informe OEE?
Para importar un informe OEE, el usuario tiene dos opciones. La primera es acceder al árbol de categorías y utilizar el botón Importar OEE, situado justo debajo del árbol, lo que abrirá el buscador del sistema para seleccionar el archivo a importar.
La segunda opción está disponible durante la creación del OEE, en el modo diseño, donde se encuentran las opciones Importar OEE y Pegar OEE (en caso de tener uno copiado previamente).
