¶ Modelos de Comportamiento
El módulo Modelos de Comportamiento proporciona un entorno centralizado desde el que gestiona todas las reglas y scripts encargados de modificar o producir valores en el gemelo digital. Cada modelo se configura con un intervalo de ejecución y puede interactuar con distintas variables del sistema para generar resultados adaptados a las necesidades de cada caso de uso.
Su objetivo es ofrecer al usuario un mecanismo flexible y potente para extender la lógica del modelo virtual, permitiendo implementar cálculos automáticos, simulaciones, indicadores avanzados o cualquier procesamiento continuo basado en el estado del gemelo.
Para acceder a este módulo hay que hacer clic en Modelos de Comportamiento en la barra ubicada a la izquierda.

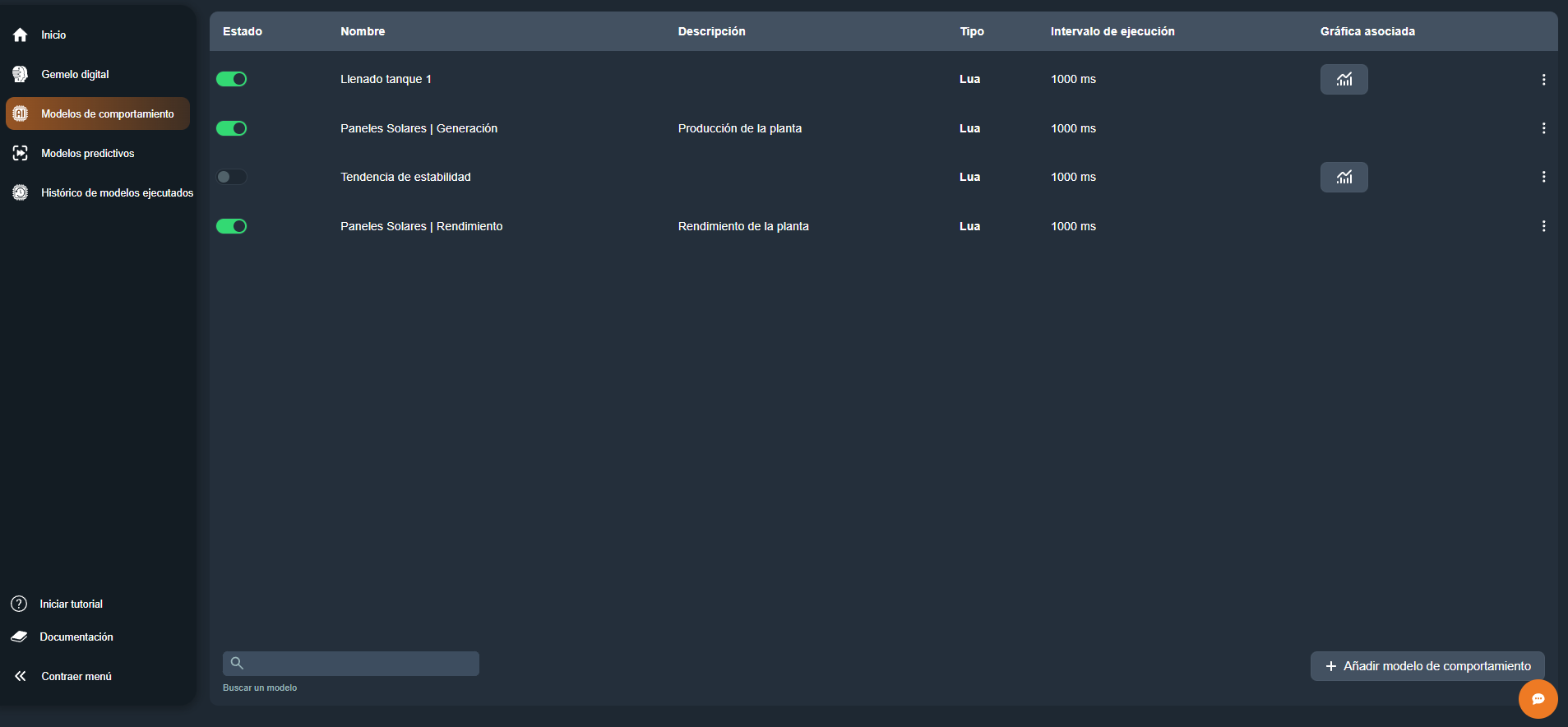

Al hacer clic, nos mostrarán los modelos creados con toda su información como su estado, su nombre, una breve descripción, el tipo, los intervalos de ejecución y la gráfica asociada a ese modelo.
¶ Añadir modelo de comportamiento
Para añadir un modelo de comportamiento tenemos que hacer clic en el botón ubicado en la esquina inferior izquierda Añadir modelo de comportamiento.
Una vez clicado, nos mostrará una ventana donde tendremos que rellenar los campos obligatorios para crear el modelo de comportamiento.
General
- Nombre: Nombre del modelo de comportamiento.
- Descripción: Permite especificar de manera breve el propósito del modelo.
- Intervalo de ejecución: Indica la frecuencia con la que se ejecutará el modelo, expresada en milisegundos.
- Tipo de modelo: Indica el lenguaje o tecnología utilizada para definir el comportamiento. En la imagen se muestra LUA, lo que implica que el modelo se implementará mediante un script en dicho lenguaje.
- Editor de scripts: Desde este editor el usuario puede escribir, modificar y estructurar el script que procesará la variable de entrada para generar el resultado deseado.

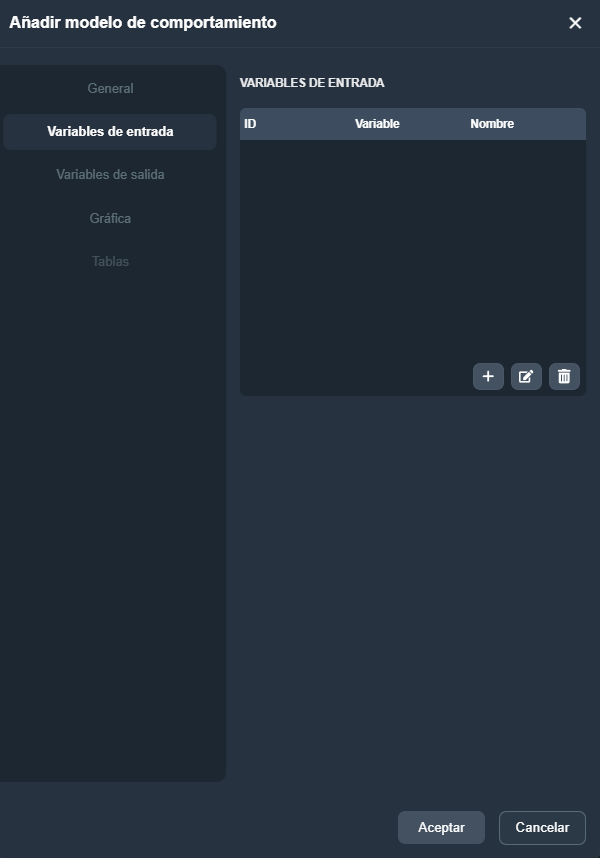

Variables de entrada
Permite definir que variables del gemelo digital serán utilizadas por el modelo de comportamiento para ejecutar su lógica. Estas variables actúan como fuentes de datos que el script procesará durante cada ciclo de ejecución.
En esta vista se muestra una tabla donde se listarán todas las variables de entrada configuradas, incluyendo su ID, la variable asociada y el nombre que recibirá dentro del modelo. Desde esta misma interfaz es posible añadir nuevas variables, modificar las exixstentes o eliminarlas según las necesidades del modelo.

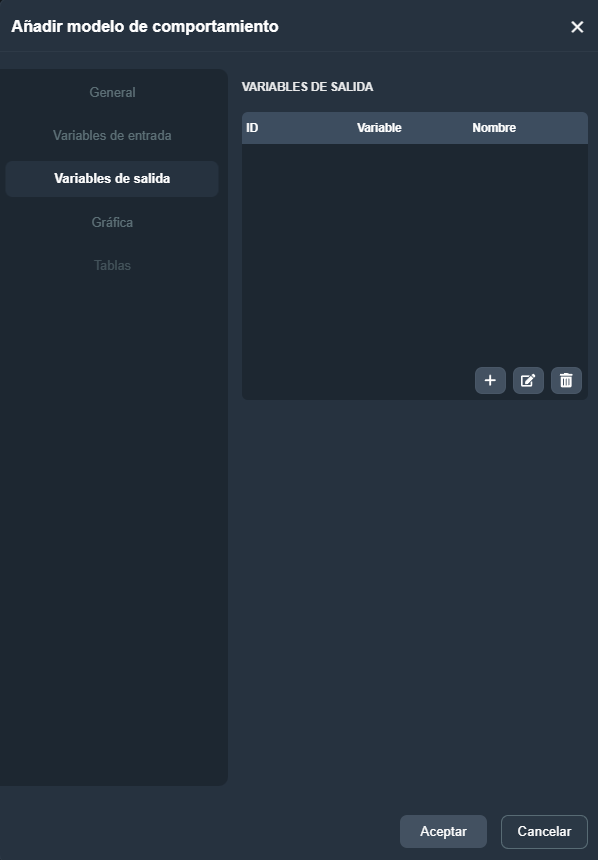

Variables de salida
Permite definir que variables del gemelo digital serán actualizadas o generadas por el modelo de comportamiento. Estas variables representan el resultado del procesamiento realizado por el script y constituyen la información que el modelo publicará en el sistema tras cada ciclo de ejecución.
La tabla central muestra ID, Variable y Nombre, que se completarán conforme se vayan añadiendo variables de salida. Cada registro establece una correspondencia entre un identificador interno y la variable de gemelo que recibirá el valor calculado por el modelo.

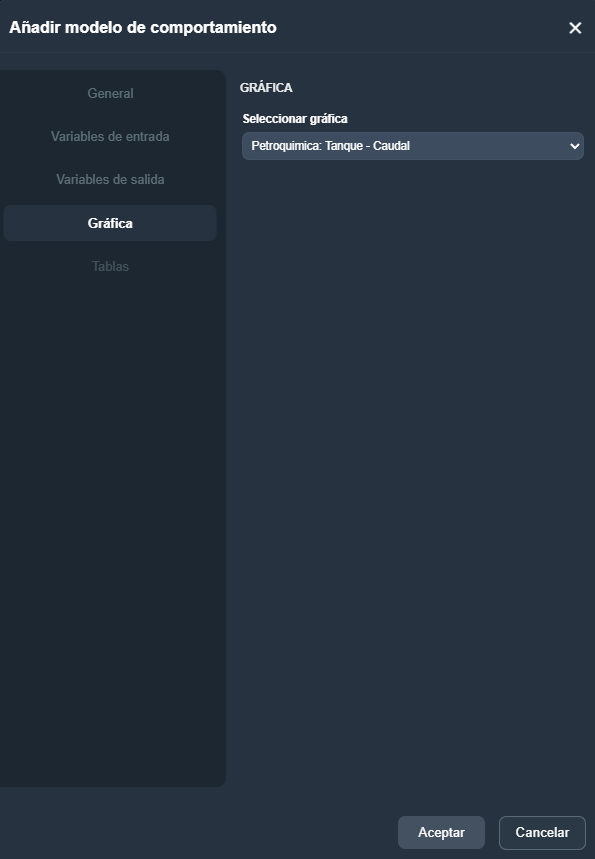

Gráfica
Permite asociar una visualización existente al modelo de comportamiento. Esta asociación facilita analizar los resultados generados por el script, mostrando su evolución en una gráfica ya configurada dentro del sistema.
En seleccionar gráfica, se puede escoger una de las gráficas disponibles en la plataforma. Una vez vinculada, el modelo quedará vinculado a esa visualización, permitiendo revisar de forma directa los valores producidos por la lógica de comportamiento.
