¶ Elemento de gráfico de zonas en el Módulo de Informes
Documentación actualizada 30/09/2024
El módulo de informes ofrece un elemento de gráfico de zonas que permite al usuario incorporar gráficos de zonas dentro de las plantillas de informes, ideal para representar visualmente la distribución y cambios de una variable a lo largo del tiempo.
Este elemento es completamente personalizable, permitiendo al usuario ajustar el formato de los gráficos de zonas según una variedad de condiciones o parámetros, adaptándolos a sus necesidades y preferencias específicas.
¶ ¿Cómo añadir un elemento de gráfico de zonas?
Al ingresar al modo de edición de una plantilla de informes, el usuario puede encontrar el elemento de gráfico de zonas en la sección de Elementos del panel de edición.
Para añadir el elemento de gráfico de zonas, el usuario solo necesita hacer clic y arrastrarlo hasta la posición deseada dentro del la plantilla de informes. Durante el arrastre, el sistema muestra un rectángulo con bordes punteados que guía al usuario, indicando dónde se colocará la gráfica.
¶ Personalizar el elemento de gráfico de zonas
Todos los elementos del módulo de informes son personalizables mediante una ventana que aparece automáticamente después de soltar un elemento en la plantilla de informes.
En el caso del elemento de gráfico de zonas, se despliega una ventana emergente que ofrece múltiples opciones para personalizar los campos y dar formato al contenido que se desea mostrar.

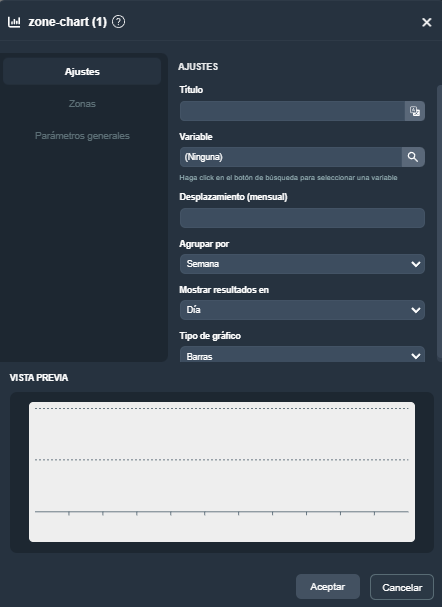

En la pestaña Ajustes del gráfico de zonas, el usuario tiene acceso a los siguientes campos de configuración:
- Título: Define el título del gráfico, que se mostrará justo encima del gráfico principal en la plantilla de informes.
- Variable: Selecciona la variable que se utilizará para generar el gráfico.
- Desplazamiento:Permite indicar el rango de fechas en que se basará el gráfico. Un valor de 0 mostrará el período actual, mientras que un valor de 1 reflejará datos del período anterior.
- Agrupar por: Ofrece opciones para agrupar los datos por semana, día u hora.
- Mostrar resultados en: Elige entre mostrar los resultados en días, horas o porcentajes.
- Tipo de gráfico: Permite seleccionar el estilo de visualización del gráfico: línea, área o barras.

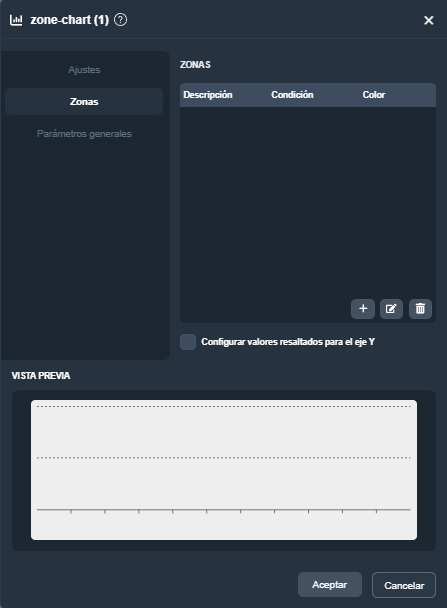

En la pestaña Zonas, el usuario puede añadir y personalizar diferentes zonas y sus parámetros. Para ello, debe pulsar el botón . Al hacerlo, se despliega el menú de propiedades de la zona, donde se puede:
- Asignar una descripción a la zona.
- Definir un valor inicial, especificando si este valor está incluido o no en la zona.
- Establecer un valor final, indicando si este está incluido o no en la zona.
- Asignar un color que representará esta zona en el gráfico.
Una vez creadas las diferentes zonas, el usuario puede modificarlas o eliminarlas desde la misma pestaña.
En la pestaña Parámetros generales, el usuario puede encontrar una serie de opciones para ajustar los estilos del elemento, que incluyen desde los colores hasta las opciones de bordeado.
Para obtener más información sobre la opción Parámetros generales, haz clic en el siguiente enlace:

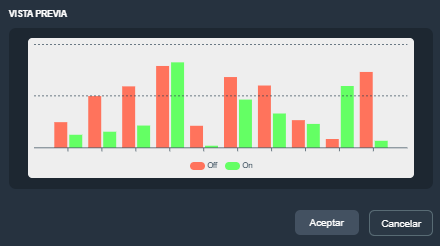

¶ Previsualización en tiempo real
Durante la creación o edición del elemento de gráfico de zonas, el usuario puede visualizar una previsualización de cómo se renderizará el elemento en pantalla.
A medida que el usuario ajusta el formato durante la edición, tiene a su disposición una sección de Vista Previa que muestra los cambios en tiempo real.
