¶ Elemento de gráfico de tartas en el Módulo de Informes
Documentación actualizada 30/09/2024
El módulo de informes ofrece un elemento de gráfico de tartas que permite al usuario incorporar gráficos de tartas dentro de las plantillas de informes, ideal para representar datos en forma de segmentos proporcionales, facilitando la visualización de la distribución porcentual de diferentes parámetros.
Este elemento es completamente personalizable, permitiendo al usuario ajustar el formato de los gráficos de tartas según una variedad de condiciones o parámetros, adaptándolos a sus necesidades y preferencias específicas.
¶ ¿Cómo añadir un elemento de gráfico de tartas?
Al ingresar al modo de edición de una plantilla de informes, el usuario puede encontrar el elemento de gráfico de tartas en la sección de Elementos del panel de edición.
Para añadir el elemento de gráfico de tartas, el usuario solo necesita hacer clic y arrastrarlo hasta la posición deseada dentro del la plantilla de informes. Durante el arrastre, el sistema muestra un rectángulo con bordes punteados que guía al usuario, indicando dónde se colocará la gráfica.
¶ Personalizar el elemento de gráfico de tartas
Todos los elementos del módulo de informes son personalizables mediante una ventana que aparece automáticamente después de soltar un elemento en la plantilla de informes.
En el caso del elemento de gráfico de tartas, se despliega una ventana emergente que ofrece múltiples opciones para personalizar los campos y dar formato al contenido que se desea mostrar.

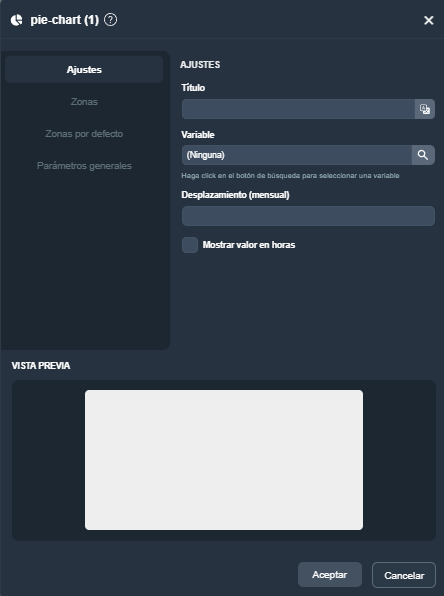

En la pestaña Ajustes, se encuentran los siguientes campos:
- Título: Permite definir el título del contenido a mostrar. La caja del gráfico de tartas que se renderizará en la plantilla de informes incluirá un título que se ubicará justo encima del gráfico principal.
- Variable: Variable de la que se va a generar el gráfico.
- Desplazamiento: Parámetro que permite al usuario indicar los rangos de fechas en los que se debe basar el gráfico. Por ejemplo, si el usuario asigna el valor 0, el sistema mostrará el gráfico correspondiente al período actual. En cambio, si se indica el valor 1, el gráfico reflejará los datos del período anterior.

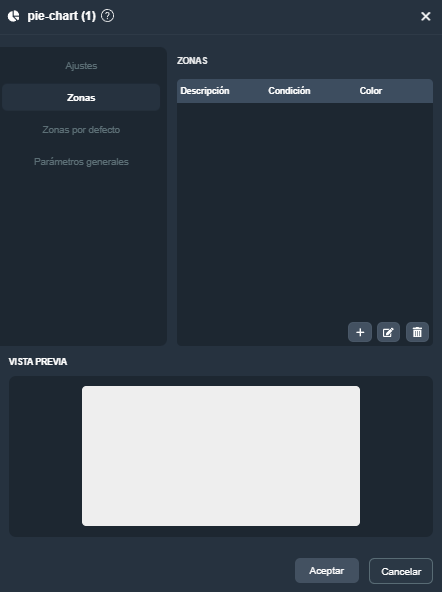

En la pestaña Zonas, el usuario puede añadir y personalizar diferentes zonas y sus parámetros. Para ello, debe pulsar el botón . Al hacerlo, se despliega el menú de propiedades de la zona, donde se puede:
- Asignar una descripción a la zona.
- Definir un valor inicial, especificando si este valor está incluido o no en la zona.
- Establecer un valor final, indicando si este está incluido o no en la zona.
- Asignar un color que representará esta zona en el gráfico.
Una vez creadas las diferentes zonas, el usuario puede modificarlas o eliminarlas desde la misma pestaña.
En la pestaña Zonas por defecto, el usuario configura la zona del gráfico que no entra en los parámetros indicados en las zonas delimitadas en la pestaña anterior. En esta pestaña, el usuario puede:
- Asignar una descripción a la zona por defecto.
- Asignar un color que representará esta zona en el gráfico.
En la pestaña Parámetros generales, el usuario puede encontrar una serie de opciones para ajustar los estilos del elemento, que incluyen desde los colores hasta las opciones de bordeado.
Para obtener más información sobre la opción Parámetros generales, haz clic en el siguiente enlace:

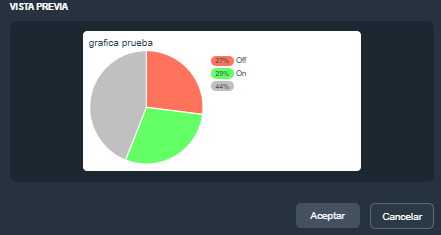

¶ Previsualización en tiempo real
Durante la creación o edición del elemento de gráfico de tartas, el usuario puede visualizar una previsualización de cómo se renderizará el elemento en pantalla.
A medida que el usuario ajusta el formato durante la edición, tiene a su disposición una sección de Vista Previa que muestra los cambios en tiempo real.
