¶ Elemento de gráfico de series en el Módulo de Informes
Documentación actualizada 09/09/2024
El módulo de informes ofrece un elemento de gráfico de series que permite al usuario incorporar gráficos de series dentro de las plantillas de informes, ideal para visualizar tendencias y comparar diferentes variables a lo largo del tiempo.
Este elemento es completamente personalizable, permitiendo al usuario ajustar el formato de los gráficos de series según una variedad de condiciones o parámetros, adaptándolos a sus necesidades y preferencias específicas.
¶ ¿Cómo añadir un elemento de gráfico de series?
Al ingresar al modo de edición de una plantilla de informes, el usuario puede encontrar el elemento de gráfico de series en la sección de Elementos del panel de edición.
Para añadir el elemento de gráfico de series, el usuario solo necesita hacer clic y arrastrarlo hasta la posición deseada dentro del la plantilla de informes. Durante el arrastre, el sistema muestra un rectángulo con bordes punteados que guía al usuario, indicando dónde se colocará la gráfica.
¶ Personalizar el elemento de gráfico de series
Todos los elementos del módulo de informes son personalizables mediante una ventana que aparece automáticamente después de soltar un elemento en la plantilla de informes.
En el caso del elemento de gráfico de series, se despliega una ventana emergente que ofrece múltiples opciones para personalizar los campos y dar formato al contenido que se desea mostrar.

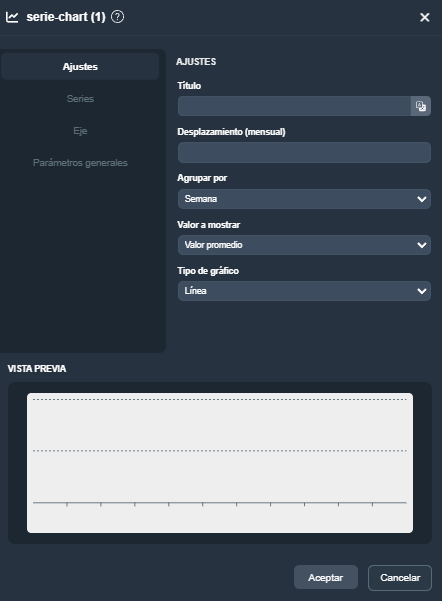

En la pestaña Ajustes del gráfico de series, el usuario tiene acceso a los siguientes campos de configuración:
- Título: Define el título del gráfico, que se mostrará justo encima del gráfico principal en la plantilla de informes
- Desplazamiento: Permite indicar el rango de fechas en que se basará el gráfico. Un valor de 0 mostrará el período actual, mientras que un valor de 1 reflejará datos del período anterior.
- Agrupar por: Ofrece opciones para agrupar los datos por semana, día u hora.
- Valor a mostrar: El usuario elige qué valor mostrar. Las opciones incluyen valor promedio, cuenta del número de valores, integración de valores de la resolución, valor máximo, mediana, valor mínimo, desviación estándar, suma de los valores, diferencia entre el valor superior e inferior, primer valor, último valor, o la diferencia entre el valor actual y el anterior.
- Tipo de gráfico: Permite seleccionar el estilo de visualización del gráfico: línea, área o barras.

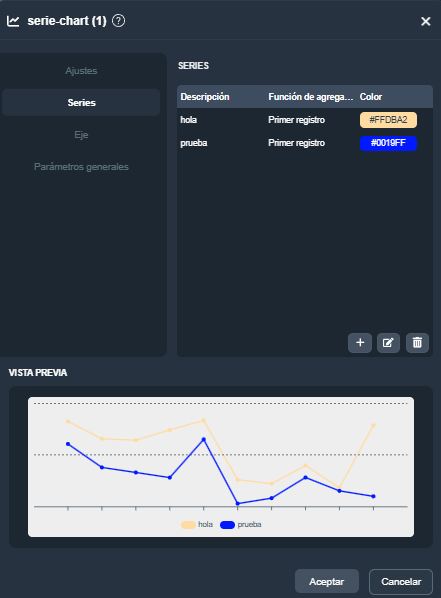

En la pestaña Series, el usuario puede añadir y personalizar diferentes series y sus parámetros. Para hacerlo, debe pulsar el botón . Esto desplegará el menú de propiedades de la serie, donde se pueden realizar las siguientes acciones:
- Asignar una descripción a la serie.
- Definir la variable de la cual se generará el gráfico.
- Asignar un color que representará esta zona en el gráfico.
- Mostrar en resumen: Opción para decidir si la serie se incluirá en el resumen del gráfico.
Una vez creadas las diferentes series, el usuario puede modificarlas o eliminarlas desde la misma pestaña.
En la pestaña Eje, el usuario puede definir los parámetros del eje que delimitará la gráfica. Estos parámetros son:
- Valor minimo: El usuario debe seleccionar si el valor mínimo del eje se determinará automáticamente por el sistema, se basará en una variable específica, o será un valor personalizado. Si elige la opción personalizada, el cuadro de texto correspondiente se habilitará para ingresar el valor deseado.
- Valor maximo: Similar al valor mínimo, el usuario puede optar por que el sistema determine automáticamente el valor máximo, que se base en una variable, o que sea un valor personalizado. Si se selecciona la opción personalizada, el cuadro de texto se habilitará para ingresar el valor manualmente.
- Unidad: Permite al usuario especificar la unidad de medida que se mostrará en el eje, proporcionando un contexto claro para los valores representados en el gráfico.
En la pestaña Parámetros generales, el usuario puede encontrar una serie de opciones para ajustar los estilos del elemento, que incluyen desde los colores hasta las opciones de bordeado.
Para obtener más información sobre la opción Parámetros generales, haz clic en el siguiente enlace:

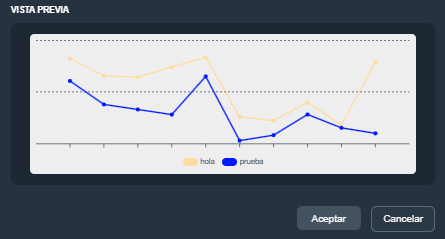

¶ Previsualización en tiempo real
Durante la creación o edición del elemento de gráfico de series, el usuario puede visualizar una previsualización de cómo se renderizará el elemento en pantalla.
A medida que el usuario ajusta el formato durante la edición, tiene a su disposición una sección de Vista Previa que muestra los cambios en tiempo real.
