¶ Elemento de gráfico de fórmula en el Módulo de Informes
Documentación actualizada 04/09/2024
El módulo de informes ofrece un elemento de gráfico de fórmulas que permite al usuario incorporar gráficos de fórmulas dentro de las plantillas de informes, ideal para representar datos en forma de segmentos proporcionales, facilitando la visualización de la distribución porcentual de diferentes parámetros.
Este elemento es completamente personalizable, permitiendo al usuario ajustar el formato de los gráficos de fórmulas según una variedad de condiciones o parámetros, adaptándolos a sus necesidades y preferencias específicas.
¶ ¿Cómo añadir un elemento de gráfico de fórmulas?
Al ingresar al modo de edición de una plantilla de informes, el usuario puede encontrar el elemento de gráfico de fórmulas en la sección de Elementos del panel de edición.
Para añadir el elemento de gráfico de fórmulas, el usuario solo necesita hacer clic y arrastrarlo hasta la posición deseada dentro del la plantilla de informes. Durante el arrastre, el sistema muestra un rectángulo con bordes punteados que guía al usuario, indicando dónde se colocará la gráfica.
¶ Personalizar el elemento de gráfico de fórmulas
Todos los elementos del módulo de informes son personalizables mediante una ventana que aparece automáticamente después de soltar un elemento en la plantilla de informes.
En el caso del elemento de gráfico de fórmulas, se despliega una ventana emergente que ofrece múltiples opciones para personalizar los campos y dar formato al contenido que se desea mostrar.
En la pestaña Ajustes del gráfico de fórmulas, el usuario tiene acceso a los siguientes campos de configuración:
- Título: Define el título del gráfico, que se mostrará justo encima del gráfico principal en la plantilla de informes.
- Agrupar por: Ofrece opciones para agrupar los datos por semana, día, hora o minutos.
- Tipo de gráfico: Permite seleccionar el estilo de visualización del gráfico: línea, área o barras.

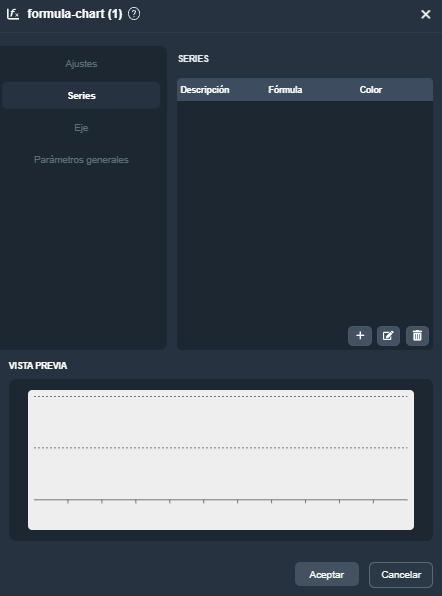

En la pestaña Series, el usuario puede añadir y personalizar diferentes series y sus parámetros. Para hacerlo, debe pulsar el botón . Esto desplegará el menú de propiedades de la serie, donde se pueden realizar las siguientes acciones:
- Asignar una descripción a la serie.
- Definir la fórmula: Permite al usuario especificar la fórmula a partir de la cual se generará el gráfico. Esta fórmula se puede personalizar para calcular valores específicos que se representarán visualmente en el gráfico, adaptándose a las necesidades y objetivos del informe.
- Asignar un color que representará esta zona en el gráfico.
- Mostrar en resumen: Opción para decidir si la serie se incluirá en el resumen del gráfico.
Una vez creadas las diferentes series, el usuario puede modificarlas o eliminarlas desde la misma pestaña.
En la pestaña Eje, el usuario puede definir los parámetros del eje que delimitará la gráfica. Estos parámetros son:
- Valor minimo: El usuario debe seleccionar si el valor mínimo del eje se determinará automáticamente por el sistema o será un valor personalizado. Si elige la opción personalizada, el cuadro de texto correspondiente se habilitará para ingresar el valor deseado.
- Valor maximo: Similar al valor mínimo, el usuario puede optar por que el sistema determine automáticamente el valor máximo que sea un valor personalizado. Si se selecciona la opción personalizada, el cuadro de texto se habilitará para ingresar el valor manualmente.
- Unidad: Permite al usuario especificar la unidad de medida que se mostrará en el eje, proporcionando un contexto claro para los valores representados en el gráfico.
En la pestaña Parámetros generales, el usuario puede encontrar una serie de opciones para ajustar los estilos del elemento, que incluyen desde los colores hasta las opciones de bordeado.
Para obtener más información sobre la opción Parámetros generales, haz clic en el siguiente enlace:
¶ Previsualización en tiempo real

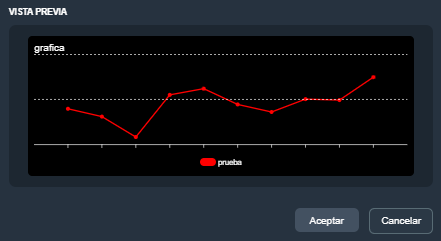

Durante la creación o edición del elemento de gráfico de fórmulas, el usuario puede visualizar una previsualización de cómo se renderizará el elemento en pantalla.
A medida que el usuario ajusta el formato durante la edición, tiene a su disposición una sección de Vista Previa que muestra los cambios en tiempo real.
