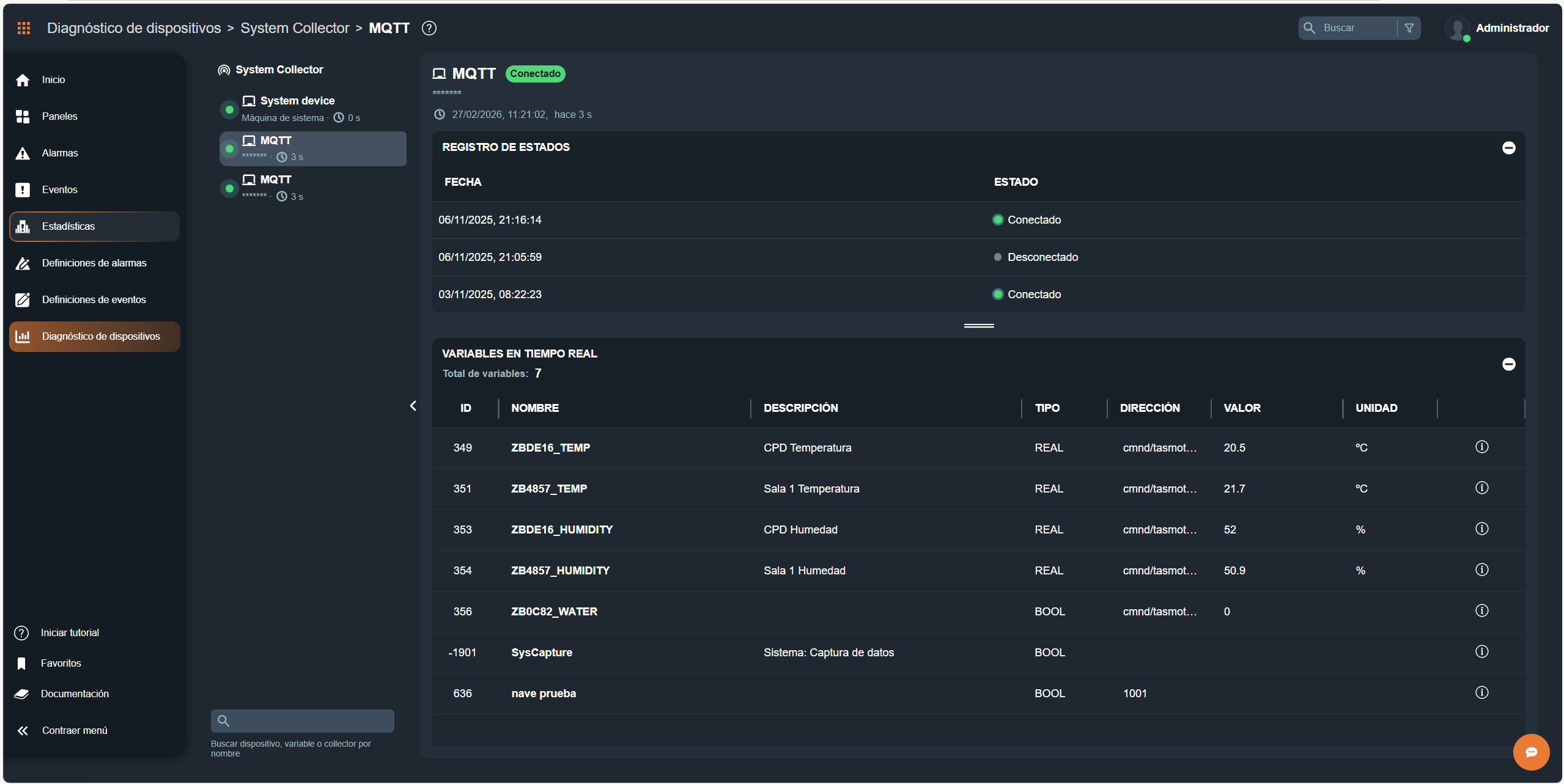

¶ Diagnóstico de dispositivos
El módulo de Diagnóstico de Dispositivos de Dragsa Monitor es una herramienta consultiva que permite a los usuarios supervisar el estado de sus activos en tiempo real conectados al sistema.
Esta herramienta está diseñada para proporcionar una visión clara sobre el estado actual de los dispositivos (conectado, desconectado...) y una información inmediata de las variables añadidas en la plataforma proporcionando información clave como el último valor leído entre otros.
Toda esta información se despliega en un panel interactivo fácil de supervisar, diseñado con el objetivo de ayudar a detectar y solucionar problemas de manera rápida y eficiente.
¶ ¿Cómo segmentar los dispositivos y las variables?
Dentro del módulo de Diagnóstico de Dispositivos, se incluyen dos herramientas clave para facilitar al usuario la localización de los dispositivos y de las variables que le interesen analizar:

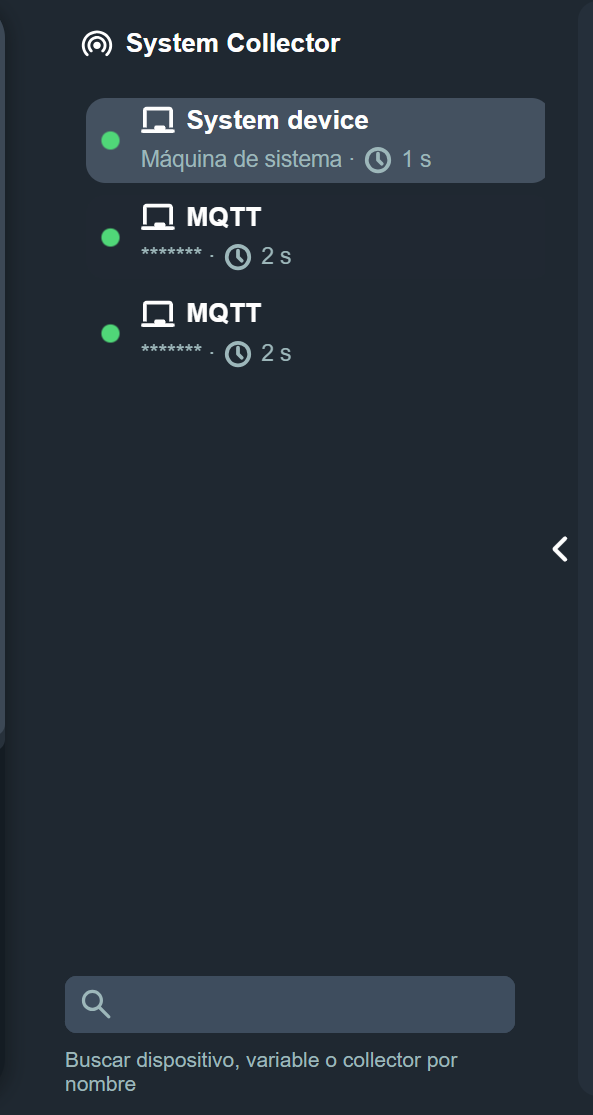

- Filtro de activos/dispositivos: Esta herramienta permite al usuario realizar una primera criba de los dispositivos que desea visualizar. Es ideal cuando el sistema cuenta con múltiples dispositivos, permitiendo enfocarse solo en aquellos relevantes.
- Buscador de variables: Cuadro de texto de búsqueda de variables específicas ingresando su nombre, descripción o alguna coincidencia con ellos.
¶ Estado del dispositivo
En la parte superior de la pantalla se muestra un indicador del estado de conexión del dispositivo.
Ejemplo visible:
MQTT – Conectado → El dispositivo está comunicando correctamente mediante el protocolo MQTT.
Este estado es esencial para validar que el flujo de datos está activo.

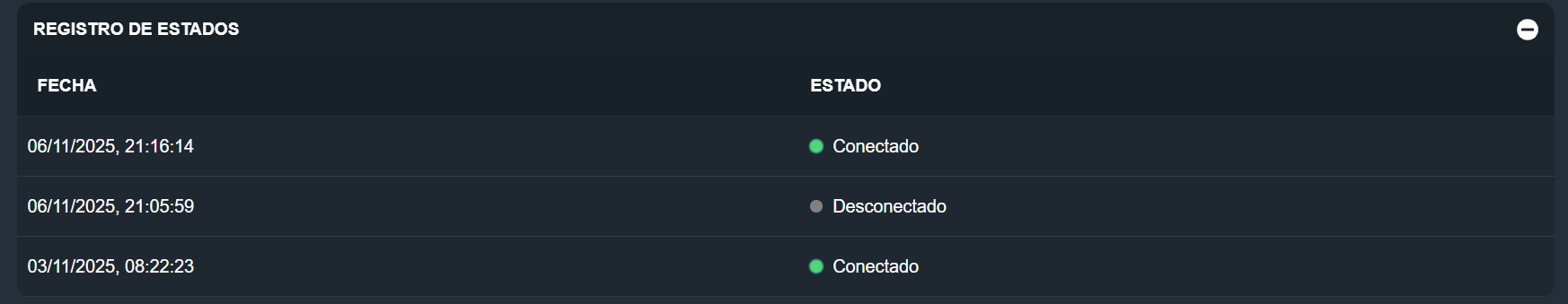

¶ Registro de Estados
El módulo de Registro de estados muestra los eventos más recientes asociados al dispositivo. Información mostrada:
- Fecha y hora del evento
- Estado asociado (ej.: Conectado, Desconectado, Error, etc.)
Este registro sirve como histórico para identificar interrupciones, reconexiones o incidencias. Este formato ayuda al usuario a tener una vista detallada y en tiempo real del estado de cada dispositivo.

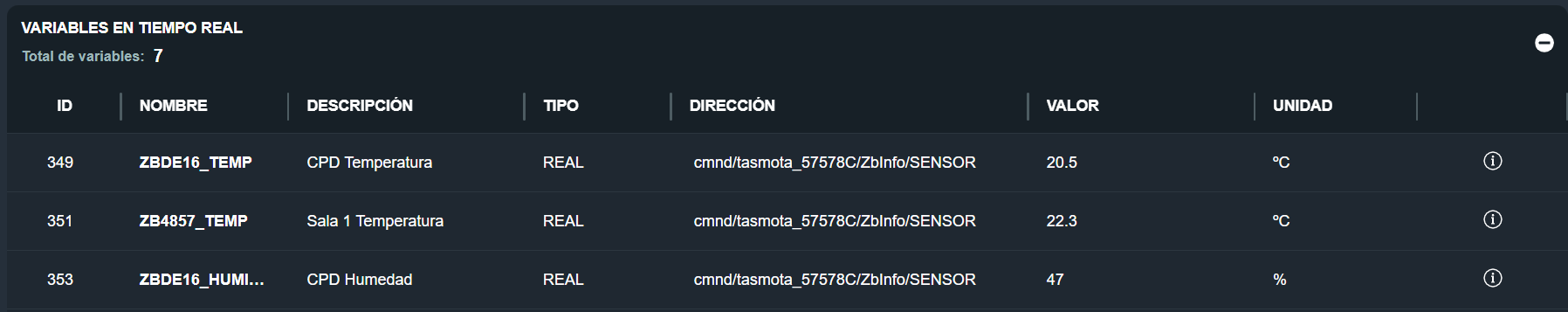

¶ Informacion de Variables en tiempo real
Cuando el usuario ha realizado el filtrado de dispositivos por máquina en el apartado de variables en tiempo real, aparecen las variables asociadas a los dispositivos que cumplen con el filtro aplicado. La información que se muestra sobre estas variables es:
- ID: Identificador único de la variable en el sistema.
- Nombre: Nombre asignado a la variable.
- Descripción: Breve descripción que explica el propósito o la función de la variable.
- Máquina/Dispositivo: Máquina o dispositivo al que pertenece la variable.
- Tipo de variable: Indica el tipo de dato que maneja la variable, como int, bool, float, entre otros.
- Dirección: Dirección o ubicación de la variable dentro del sistema de monitoreo.
- Valor: Valor en tiempo real que la variable está registrando.
- Unidad: Unidad de medida asociada al valor de la variable, como °C, m/s, kg, etc.
Este conjunto de información permite al usuario una supervisión detallada y en tiempo real de las variables añadidas en el sistema.
